Utendørs

På denne siden presenteres de konkrete løsningene jeg har installert utendørs rundt vårt smarte hjem, med lenker til spesifikke produkter anvendt og hvordan disse er satt opp

Dette rommet inneholder løsninger for følgende systemer (på telefon vises tabellen kanskje bare i landskapsvisning):

Systemtype Komponenter
Belysning
  • Cosa LED 30 dekkslys

  • 9 IKEA Trådfri E27 smartpærer

  • 4 IKEA Trådfri GU10 smartpærer

  • 2 IKEA Trådfri smartplugger

  • Osram Lightify Gardenspot Mini RGB

  • 2 Calla utendørs pidestall

  • 3 Philips Hue utendørs lysstriper

  • 3 Philips Hue Outdoor forlengelseskabel 5 m

  • 3 Philips Hue utendørs bevegelsessensorer

Klimastyring
  • Netatmo værstasjon, utemodul

  • Netatmo regnmåler

  • Netatmo vindmåler

  • Nexa LGDR-3500 smartplugg

Lyd og bilde Ingen
Sikkerhet og alarm
  • Logitech Circle Camera 2 (dette kameraet finnes i utgaver med batteri og strømtilkopling, vi har sistnevnte)

  • Xiaomi Xiaofang Smart kamera

Kjæledyr Ingen
Styring og integrasjon

Ingen

Beskrivelse av rommets løsninger

Utendørs var lenge et relativt “usmart” område, men etterhvert har det kommet et omfattende antall løsninger her. Det mest omfattende er løsninger for belysning, som omfatter en rekke ulike produkter som omtalt under, noen komponenter for overvåkning/monitorering av både trafikk, klima og kattene, samt en robotgressklipper, som egentlig ikke er så veldig smart, mer om dette under.

Den første belysningsløsningen som ble installert var i form av enkel på/av-styring av kjede med utendørs Cosa LED spotlighter ved bruk av Eve Energy smartplugg, se bilder under. Denne smartpluggen benytter Bluetooth for kommunikasjon og tydeligvis var avstanden til denne plasseringen litt for stor, for rett som det var ble det ikke oppnådd kontakt med den. Den ble derfor byttet ut med en IKEA Trådfri smartplugg, som benytter ZigBee og ikke har problemer med rekkevidden. Disse lysene slås på ved solnedgang, slås av når vi legger oss og er også koplet til en Philips Hue utendørs bevegelsessensor, se mer om denne under, slik at de slås på ved bevegelse når det er mørkt ute.

LED-lys nedfelt i trappebed

Stacks Image 470

Stacks Image 476
Trådfri smartplugg som styrer LED-lysene, den er plassert i uteboden og under tak så det har ikke vært noe problem at den står i en form for utendørsmiljø

Et prosjekt som var mer komplisert og pågikk over en stund var en omfattende revisjon av utelysene. En opptelling viste at vi hadde hele elleve utelys på eiendommen. Ni av disse var klassiske utelys med vanlige E27 sparepærer og de to andre var mer moderne utelys med to GU10-pærer som lyser henholdsvis opp- og nedover. Utelysene var vært styrt av to “gammeldagse” solceller plassert på henholdsvis husvegg og garasjevegg. Dette har forsåvidt fungert helt greit, lysene kommer på når det blir mørkt og de slås av når det blir lyst. Tross flere forsøk på å justere følsomheten i solcellene hadde jeg dog aldri klart å få disse helt synkronisert og generelt stod lysene på mye lengre enn de strengt tatt burde. Det var selvsagt heller ingen mulighet for å fjernstyre lysene.

Jeg hadde derfor oppgraderinger på dette området til utredning en stund. En liten utfordring (som gjerne mange vil støte på) er at for utelys som styres av gammeldagse solceller brytes strømmen i dagslys. Dermed vil smarte pærer miste kontakten med resten av systemet. Dette kan løses på et par ulike måter, det enkleste er å dekke til solcellene (gjerne med sort tape) slik at lysene alltid har strøm. En mer “skikkelig” løsning er å fjerne solcellene og erstatte disse med en utendørs koplingsboks der lysene alltid har strøm. Da kan de gamle pærene byttes ut med smarte pærer og dermed både betjenes med telefon/stemmeassistent/o.l. og programmeres til å slås på/av med døgnets gang, om det ringer på døren, tilfeldig for å lure potensielle innbruddstyver, osv.

For vår del er løsningen, hvertfall så langt, tape over solcellene. E27-pærene er nå erstattet med IKEA Trådfri E27 pærer med 1.000 lumen styrke (se bilder under) og GU10-pærene erstattet med IKEA Trådfri GU10-pærer. Dels var jeg litt spent på om tapen ville holde for å gi konstant strøm til utelysene, men dette har fungert fint, og dels var jeg spent på om et par av pærene ville være for langt unna resten av systemet til å ha stabil kontakt med nettverket, men dette har heller ikke vært noe problem. Disse er programmert i Home slik at de slås på ved solnedgang og av ved soloppgang. Lysstyrken er forøvrig upåklagelig, ingen merkbar endring fra de gamle sparepærene.


Stacks Image 598
Stacks Image 601
Noen av utelysene med smarte pærer

En annen mulighet ville vært å benytte anledningen til å også bytte ut selve utelampene, ikke bare pærene, spesielt dersom de man har ikke er spesielt stilige. Jeg vurderte dette for de ni utelysene vi har av samme type, i sort smijern og litt “1980-talls”. Philips Hue har relativt nylig lansert en serie med utendørs belysning og denne omfatter også tre utendørs vegglamper. Ut fra spesifikasjonene og markedsføringsbilder virket disse lovende, men jeg var usikker på lysstyrken og -mønsteret. Jeg kjøpte derfor en Philips Hue Turaco vegglampe og testet denne på flere steder der det nå er montert gammeldagse utelys. Dessverre var konklusjonen at både styrke og spredningsmønster ikke kunne matche de gamle lampene. Derfor ble løsningen å bytte ut pærene.

Mer lovende er andre produkter i utendørsserien fra Philips Hue. Her finnes både stolper/pidestaller, spotlamper og lysstriper. Flere av disse ville være flotte utvidelser av utendørsbelysningen i hagen vår. I første omgang startet vi med å anskaffe Philips Hue utendørs lysstriper, nesten mest for å teste dette produktet og vurdere både lyskvaliteten og hvor praktisk det var i bruk. Jeg hadde spørsmål både om hvordan lysstripen festes, hvordan det lar seg gjøre å fremføre strøm om de plasseres ulike steder i hagen, om det vil være problemer med avstand til resten av systemet og dermed ustabil tilkopling, og ikke minst hvordan de vil tåle en trøndersk vinter. De tre anskaffede lysstripene ble montert som lysinnramming rundt blomsterbed der vi tidligere hadde billige batteridrevne LED-lys i hjørnene, se bilde under. De billige LED-lampene ga dels nokså svakt lys, spesielt på høsten da de behøvdes mest og da det er mindre sol slik at batteriene ikke lades godt nok, og de varer sjelden mer enn 1-2 sesonger før de må byttes ut. Min vurdering av lysstripene er:

  • Montering av selve lysstripene var rimelig enkelt, det følger med et godt antall fester som skrus fast der man ønsker å montere stripen, og stripen trykkes bare fast i festene. Jeg var noe spent på hvor bøyelig stripen ville være rundt hjørnene på blomsterbedet, men det var ikke noe problem, de er meget fleksible i "dybderetningen". I motsatt retning, altså å bøye stripen opp/ned på tvers av lengderetningen, er det adskillig mindre fleksibilitet.

  • Mht. fremføring av strøm så følger det med både en seksjon av kabel med ordinært jordet støpsel i ene enden og en større koplingsboks samt en seksjon festet til selve lysstripen og med en mindre koplingsboks. Disse koples sammen med en vanntett tilkopling. Dette virker relativt solid, men den største koplingsboksen anbefales montert minst 30 cm over bakkenivå. Avstanden fra vegg til blomsterbedet var i mitt tilfelle for lang til at boksen kunne henges på veggen, dermed måtte jeg ty til en Hue forlengelseskabel. Den er dog 5 meter så dermed løste dette problemet mitt. Jeg har undersøkt om en T-boks som følger med pidestaller/stolper/spotlighter også kan benyttes for lysstriper, men det er en begrensning på 40 watt for hva som kan tilkoples strømadapteren. Lysstripen som er 5 m belaster i seg selv 37,5 watt så hver stripe trenger sin egen strømforsyning.

  • Rekkevidde for trådløs kontakt med lysstripen har heller ikke vært noe problem. Da hver Hue lyskilde fungerer som en node i nettverket og huset er utstyrt med Hue-produkter stort sett over alt dekkes også hagen bra. Faktisk får lyskilder utendørs kontakt med resten av systemet også steder der det trådløse nettet begynner å nå grensen.

Philips Hue utendørs lysstriper rundt blomsterbed

Stacks Image 492

Den største utfordringen for lysstripene slik de er montert helt nede ved bakken er nok norske vinterforhold. Lysstripen er åpenbart vanntett og ment for utendørs bruk, men manualen eller produktomtaler ellers sier ingenting om snø eller is. Jeg kontaktet derfor kundestøtte hos Hue, som sterkt frarådet å la lysstripen forbli plassert slik at den vil dekkes av snø (spesielt siden denne snøen typisk gjennom vinteren/våren blir til is før den smelter). Dermed har jeg arrangert det slik at disse plasseres på mer egnede steder om vinteren. Til slutt har vi landet på å plassere disse under kanten på henholdsvis garasjetak, bordkledning på huset og verandaoverheng. Alle disse stedene gir de lys til steder i hagen som ellers har vært dårlig belyst. Heldigvis var det nok fester med i pakkene til at man kan ha permanent monterte fester på to steder og bare må knipse av/på lysstripen og flytte strømfremføringen. Og med det aller første lille snøfallet nær slutten av november 2018 benyttet jeg anledningen til å flytte lysstripene, slik bildene under viser:

Hue lysstripene omplassert til steder trygge for snø og is (i advent/jul er disse innstilt på mer “julefarger” lys)
Stacks Image 625
Stacks Image 622

Våren 2019 ble belysningen i hagen uutvidet ytterligere. Jeg hadde sett på Hue sine ulike utendørs pidestaller med tanke på å lyse opp trappen som går fra nedre del av hagen og opp til verandaen i andre etasje. Denne trappen var dårlig opplyst på vår/høst så jeg endte til slutt opp med å anskaffe to Philips Hue Calla utendørs pidestaller (en basismodul med div. tilbehør og en utvidelsesmodul). Det var litt styr å skru løs bord i terassebedet for å få ført frem strømforsyningen, men de medfølgende kablene er svært praktiske, inkl. en T-splitter, og til slutt ble det som vist på bildet under.

Stacks Image 500
Hue Calla pidestaller i trappebed som beslysning for utendørs trapp

Jeg hadde også sett etter en mulig løsning for et blomsterbed der en lysstripe ikke ville være helt egnet. En sterk kandidat var Osram Smart+ Gardenspots Mini RGB (som det virker som er et produkt som ikke lenger produseres) og da jeg fant et sett brukt på Finn.no ble det anskaffet. Jeg startet med å ikke kjøpe Osram sin Gateway, men med kople spotene til vår Homey. Tilkopling fungerte greit, men dessverre kunne jeg ikke plassere lysene der jeg planla, da avstanden til Homey ble for stor. I tillegg kunne de, av en eller annen grunn, ikke slås av “på normal måte”, da slo de seg like fort på igjen. Ytterligere et moment var at spotenes firmware ikke kunne oppdateres via Homey, men det kan den om de er koplet til SmartThings. Jeg endret derfor på dette og med den effekten at jeg kunne plassere lysene der jeg ønsket (se bilder under, i sommerhalvåret er plassert langs kanten på et blomsterbed mens i vinterhalvåret er “snurret rundt” en bjelke under en veranda slik at de er trygg for snø og is). Men også med denne løsningen opplevde jeg det samme fenomenet med at lysene ikke kan slås av. Nærmere testing avdekket at dersom lysene er dimmet til høyere lysintensitet enn 83% slår de seg på igjen dersom man slår dem av på normal måte. Er de derimot på 82% eller lavere kan de (stort sett) slås av... jeg har ingen anelse hvorfor, men slik er det. Til slutt anskaffet jeg en brukt Osram Gateway også, men til og med koplet direkte til den er det ikke mulig å bare slå av spotene, så dette er nok simpelthen bare et dårlig produkt. Og siden ingen Homebridge-plugin for Osram/Lightify virker, hvertfall ikke hos meg, Homebridge vil simpelthen ikke restarte etter installasjon, er Osram gateway-en utkoplet og spotene tilkoplet SmartThings, og til HomeKit via Homebridge SmartApp-en.

Selv koplet slik og oppmerksom på problemet med å slå av spotene ved lysintensitet over 83% var det ikke helt rett frem å programmere lysene. Et enkelt oppsett med å å slå på til 80% ved solnedgang og av igjen ved soloppgang fungerte ikke, de stod konsekvent på etter solnedgang. Etter eksperimentering med ulike programmeringsvarianter i både SmartThings, webCoRE og Home har jeg funnet en løsning som synes å fungere: Først sende kommando ved soloppgang for å sette lysstyrken til 80% (jeg mistenker at på ett eller annet vis har spotene i løpet av natt endret lysstyrke til 100%), så 5 minutter senere kommando for å slå helt av. De fleste morgener har dette virket, men ikke alle, og jeg vil nok styre unna Osram i fremtiden.

Stacks Image 637

Osram minispot-er i et blomsterbed om sommeren og under en veranda på vinteren

Stacks Image 954

Dels for å innhente måling av lysintensitet for styre solskjermen i stuen og dels for å kunne styre utelysene ikke bare ut fra tid på døgnet, men at noen oppholder seg i hagen, installerte vi etter hvert to Philips Hue utendørs bevegelsessensorer. En ble plassert på garasjen slik at den fanger det opp om noen ankommer huset via gangveien langs garasjen, den andre er på husveggen ved stuevinduene, se bilder under.

Sensoren på husveggen ble utnyttet til å slå på utelys i hagen ved detektert bevegelse, men det viste seg snart at der denne var montert (for å gi mest mulig riktig lysmåling) reagerte den også hver gang en bil kjørte forbi på veien. Dermed ble utelysene slått på mange ganger i løpet av natten, uten noe behov for dette, så en tredje sensor ble montert på et mer egnet sted, se bilde under. Denne responderer kun når man faktisk beveger seg i hagen.

Per nå er denne Hue-sensoren den eneste bevegelsessensoren som er tiltenkt utendørs bruk og bortsett fra at den ene ikke viste målinger for lysintensitet/temperatur de første dagene, har de fungert feilfritt.

Stacks Image 513
Stacks Image 516
Stacks Image 996

Hue utendørs bevegelsessensorer (som tillater veldig fleksibel montering, flatt på vegg eller ved indre eller ytre hjørne) er montert henholdsvis på garasjen, på husveggen (denne benyttes til styring av solskjermen som dekker vinduene i stuen) og ved “inngangen” til hagen

I den første tiden etter at utelysene ble oppgradert var de programmert såpass enkelt at alle ble slått på ved solnedgang og av igjen ved soloppgang, noe som forsåvidt fungerte fint, HomeKit har full kontroll på hvordan dette endrer seg gjennom året. Men med så mange lys, både rene utelys, lysstripene og andre lyskilder, er det unødvendig å ha alle disse på gjennom hele natten, noe som også bruker mye energi. Vi har derfor nå programmert dette som følger:

  • Alle lysene utendørs slås på ved solnedgang

  • Ved leggetid, med Good Night-scenen, slås så de tre lysstripene, lysene ved ytterdøren og Cosa LED-lysene i terrassebedet av

  • I tillegg slås det ene utelyset, som er plassert slik at det gir nokså mye lys inne i biblioteket på natten, av med “Good Night”-scenen

  • På vinterstid, når lysstripene er plassert rund omkring i hagen, er det litt annen styring av utelysene:

  • Dersom det detekteres bevegelse i vindfanget eller av bevegelsessensoren montert på garasjen (slik at den fanger det opp når man kommer til huset) slås lysstripen på garasjen samt lysene ved ytterdøren på (og av automatisk etter 10 minutter)

  • Dersom det detekteres bevegelse av bevegelsessensoren montert på husveggen (slik at den fanger det opp når man går videre inn i hagen) slås lysstripene på huset/under verandaen samt LED-lysene i terrassebedet på (og av automatisk etter 10 minutter)

Utendørs har vi også noen andre produkter, for klimastyring og hagestell:

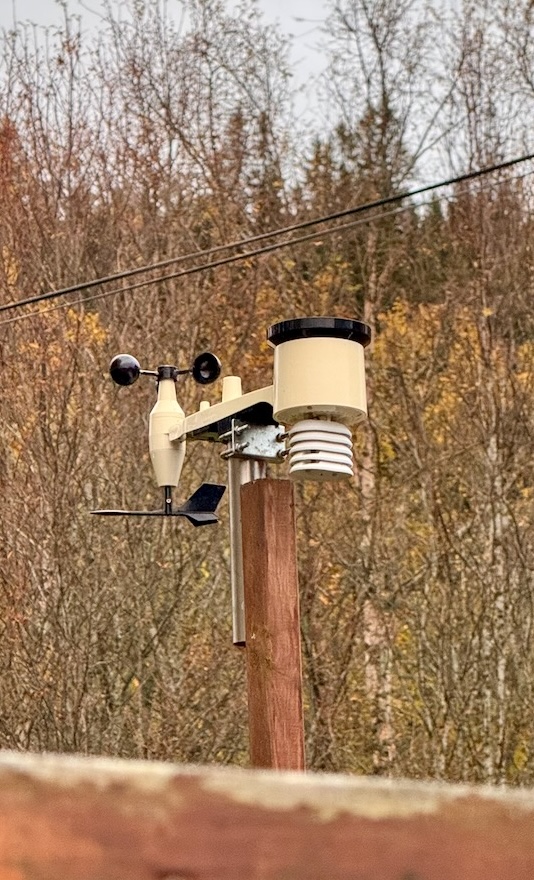

  • Utemodulen til vår Netatmo værstasjon er plassert skjermet under veranda ved ytterdøren, se bilde under. Denne gir informasjon om temperatur, luftfuktighet og lufttrykk og dette presenteres i Netatmo-appen sammen med værmelding og noe annen informasjon basert på lokasjon. Informasjon fra selve sensoren fremkommer også i Home-appen etter at Netatmo oppdaterte programvaren med støtte for HomeKit høsten 2019. Dette fungerer greit, men som sagt ifm. innemodulen (se stue) så gir denne lite gevinst.

  • Fra Netatmo har vi også en vindmåler, se bilde under, som ble innkjøpt utelukkende for å brukes i styringen av solskjermen i stuen. Dette har ikke vært helt enkelt, da slett ikke alle plattformer/apper for programmering av dette kan håndtere signalet fra sensoren (les mer om dette under stuen, der solskjermen er omtalt), men selve vindmåleren fungerer fint.

  • En Netatmo regnmåler ble også anskaffet, også vist i bildet under, etter at de andre Netatmo-produktene hadde vist seg pålitelige og i irritasjon over svært unøyaktig værmelding, spesielt angående regn, i lokalavisen. Den måler regnmengder gjennom døgnet, viser fine visualiseringer av målingene og kan varsle om det begynner å regne.

  • Videre har vi en Gardena R50Li robotgressklipper. Denne er forsåvidt smart nok i seg selv, den “rusler rundt” og gjør jobben sin, med mye penere plen som resultat enn vi noengang tidligere har hatt. Men jeg angrer nok på at vi ikke valgte en som inngår i serien av Gardena-produkter som kan styres fra telefonapp, som også inkluderer løsningen for vanning.


Stacks Image 539
Utemodul for Netatmo værstasjon

Netatmo vindmåler, som anbefales plassert høyt for mest presise målinger, og Netatmo regnmåler

Stacks Image 551

I kategorien alarm og sikkerhet, har vi to kameraer utendørs. Som nevnt under vaskerommet så fungerte ikke Xiaomi kameraet for å se displayet på hvitevarene. Det ble derfor flyttet ut og plassert under verandaen (med en plastboks over for beskyttelse mot vær og vind), se bilde under. Her er det vinklet mot kattegården, der kattene tilbringer mye tid i sommerhalvåret, slik at vi nå enkelt kan se hva de holder på med og ikke har havnet i trøbbel. En ulempe var at vi måtte bruke Xiaomi sin egen Mi-app for å se video fra kameraet, da som vist i skjermbildet under. En annen ulempe er at kameraet ikke er spesielt stabilt, det fremkommer rett som det er som «offline» og for å unngå å måtte fysisk trekke ut og sette inn igjen stikkontakten, er det koplet til strøm via en IKEA Trådfri smartplugg, plassert i uteboden.

Xiaomi-kameraet montert under verandaen slik at det overvåker kattegården, med rimelig grei bildekvalitet, som vist til høyre

Stacks Image 656
Stacks Image 659

Etter å ha lykkes med å bruke en Homebridge-plugin, homebridge-camera-ffmpeg, til å få integrert et kamera i garasjen uten HomeKit-støtte inn i Home-appen, ble det svært fristende å gjøre det samme med Xiaomi-kameraet. Nøkkelen til dette var en egen nettside om “hacking” av denne typen kamera. Her gis det detaljerte instrukser om prosedyren man må utføre og det er lagt ut tilpasset firmware som lastes inn i kameraet via et microSD-kort. Det er noen trinn involvert i dette, og diskusjon i et tilhørende forum viser at slett ikke alle lykkes uten problemer, men for min del gikk alt veldig greit og var fort gjort. Da kunne jeg kople meg på kameraet via nettleser og både justere ulike innstillinger og lese av den viktige rtsp-adressen. Denne trenges i Homebridge-konfigurasjonsfilen, og da kunne jeg legge til kameraet i Home-appen, slik at i “romvisningen” for utendørs vises nå begge kameraene, som vist i skjermbildet helt nederst.

I tillegg har vi nylig installert nok et Logitech Circle 2 Wired kamera slik at det ser oppkjørselen og gangveien mellom garasjen og huset, se bilde under. Dette har flere funksjoner:

  • Om vi er borte kan vi se om/hvor mye det måtte ha snødd vinterstid, slik at man kan grue seg til man kommer hjem og må måke

  • Skulle noe stjeles/ødelegges i hagen kan vi se hvem som evt. tok seg inn på eiendommen den veien (vi fikk stjålet en flott steinkatt for noen år siden uten å ha noen mulighet for å finne ut hvem som tok den eller hvor den tok veien)

  • Og i serien av I-landsproblemer så er det irriterende at det ofte er noen som bruker oppkjørselen vår til snuplass om natten når det har snødd. Dette lager nedkjørte spor i snøen som gjør det vanskeligere å måke senere og med kameraet kan jeg kanskje finne ut hvem som insisterer på å gjøre dette...

I november 2019 slapp Logitech en programvareoppdatering som gjorde dette kameraet kompatibelt med såkalt HomeKit Secure Video, som gjør at opptak fra kameraet lagres i iCloud (og dette regnes ikke med i brukt mengde data, så dette er mye billigere enn å ha et abonnement fra Logitech for lagring av opptak). Det gir også noe mer finmasket kontroll over hvilken type detektert bevegelse som skal starte opptak (valg mellom mennesker, dyr og biler eller all bevegelse, se skjermbilde under). Ved programvareoppdatering i mars 2020 fremkom også ytterligere to sensorer, målt lysmengde og persondeteksjon, altså ikke bare bevegelsessensor, men om noen oppholder seg i området som overvåkes (selv om den bygger på samme data, men med "forsinket konklusjon" om at rommet er tomt). Bruk av kameraet i HomeKit på denne måten fungerer utmerket, men man skal være oppmerksom på kameraet etter oppdateringen ikke lenger kan aksesseres i Logi Circle appen.

Stacks Image 975

Til venstre, Logi Circle kamera som overvåker oppkjørselen, til høyre skjermbilde fra Home-appen etter at kameraet er oppdatert til å benytte HomeKit Secure Video

Stacks Image 978

I hagen har vi et drivhus, se bilde under, uten innlagt strøm og dermed kun i bruk om sommeren. Med en sen vår i 2020 fant dog husets gartner ut at det burde for-plantes ulike vekster og dermed var det behov for oppvarming i drivhuset. Vi hadde allerede anskaffet en drivhusovn, men ikke tatt denne i bruk da den ikke har en skikkelig termostat, bare en innstilling mellom min og max, og vi fryktet den ville bruke veldig mye strøm. Tilfeldigheter gjorde dog at jeg kom over en Nexa LGDR-3500 smartplugg for utendørs bruk, se bilde under, som vi faktisk hadde kjøpt før vi overhodet startet med å gjøre huset om til et smarthjem og den lå lenge avglemt i en skuff. Vi har ikke den tilhørende basestasjonen fra Nexa, men derimot viste det seg å være overraskende smertefritt å kople den til vår Homey via Nexa-appen for Homey, og derfra direkte inn i HomeKit.

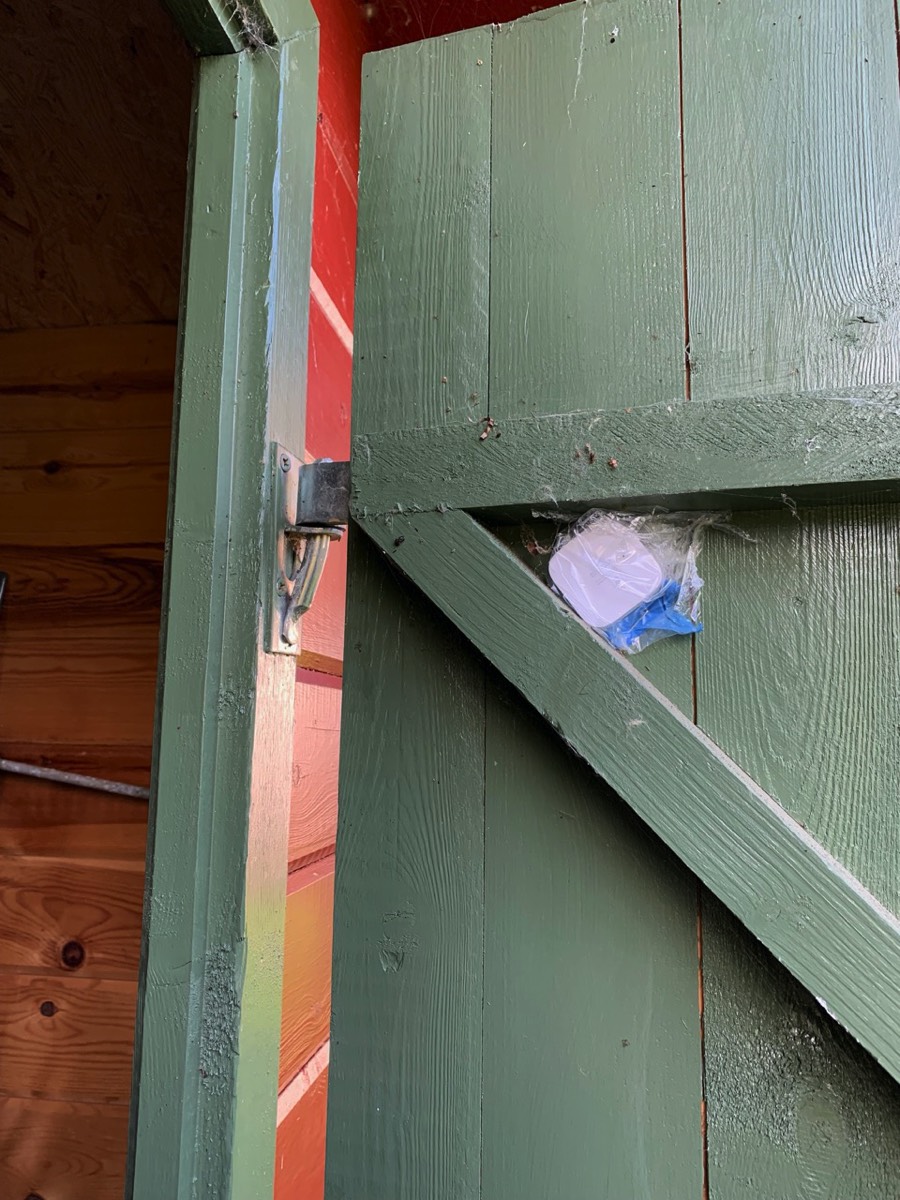

Ved å strekke en skjøteledning frem til drivhuset og kople ovnen til via smartpluggen, kan vi fjernstyre ovnen på/av. I tillegg har en Philips Hue bevegelsessensor blitt foreløpig flyttet fra stuen (der den styrer aktivering av belysningsscener basert på lysnivå, noe det er mindre behov for om våren/sommeren). Denne sensoren måler også temperatur og dette er utnyttet til å lage et oppsett som slår på ovnen om temperaturen går under 10 grader og av igjen når den når 14 grader. Dette fungerer helt utmerket!

Stacks Image 1028

Til venstre, drivhuset uten fremført permanent strøm, til høyre drivhusovnen og smartpluggen som styrer den

Stacks Image 1034

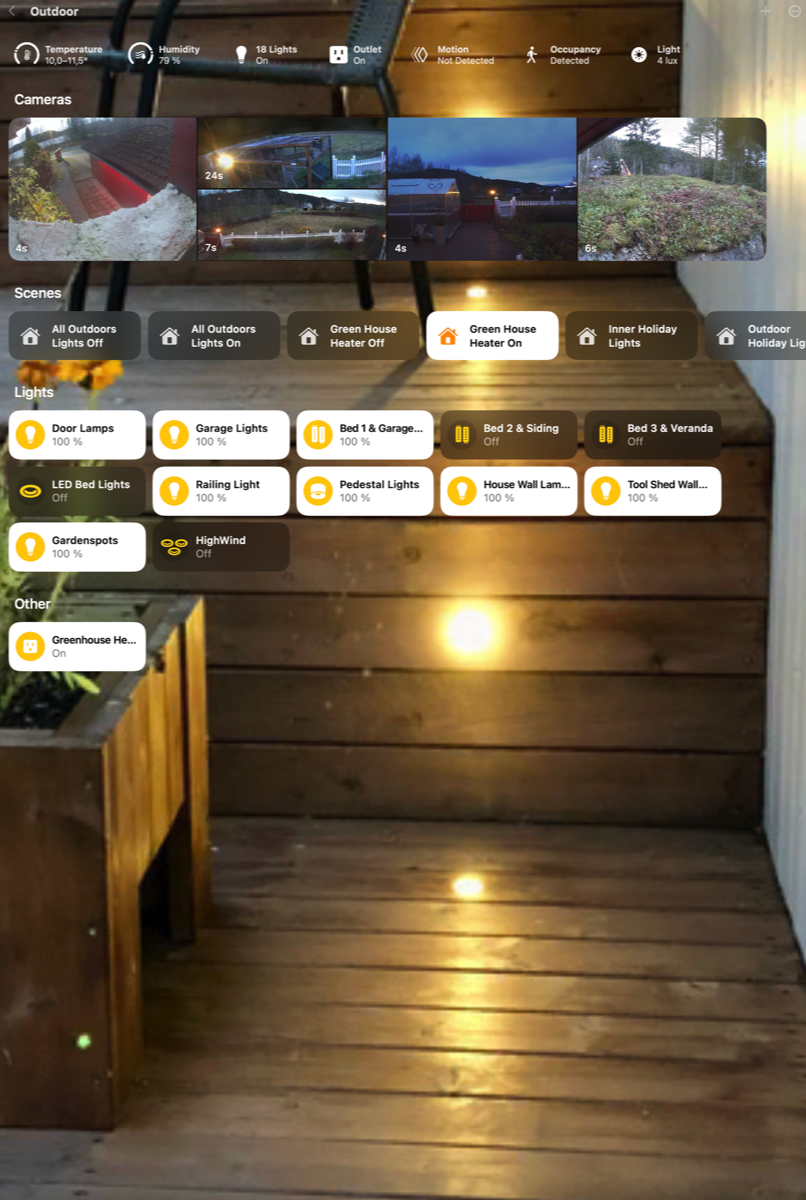

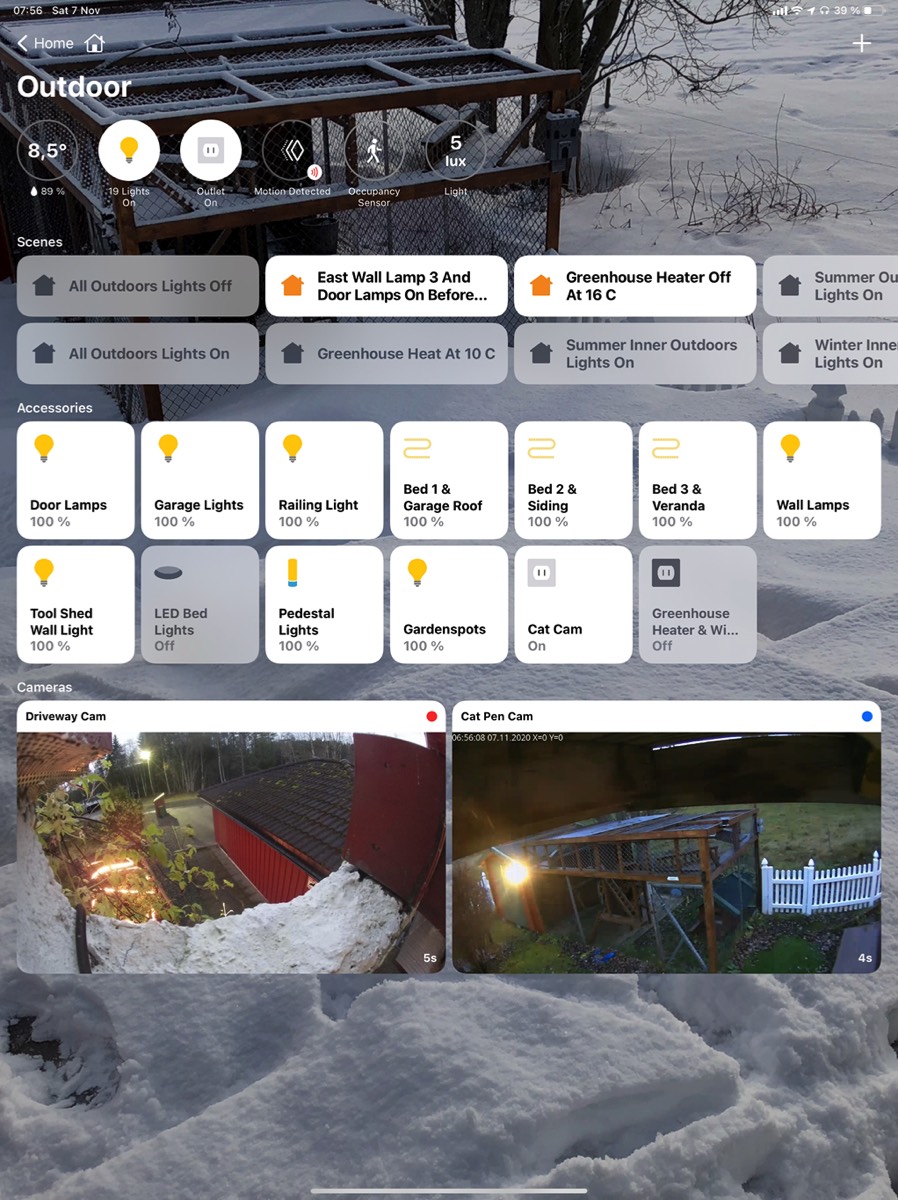

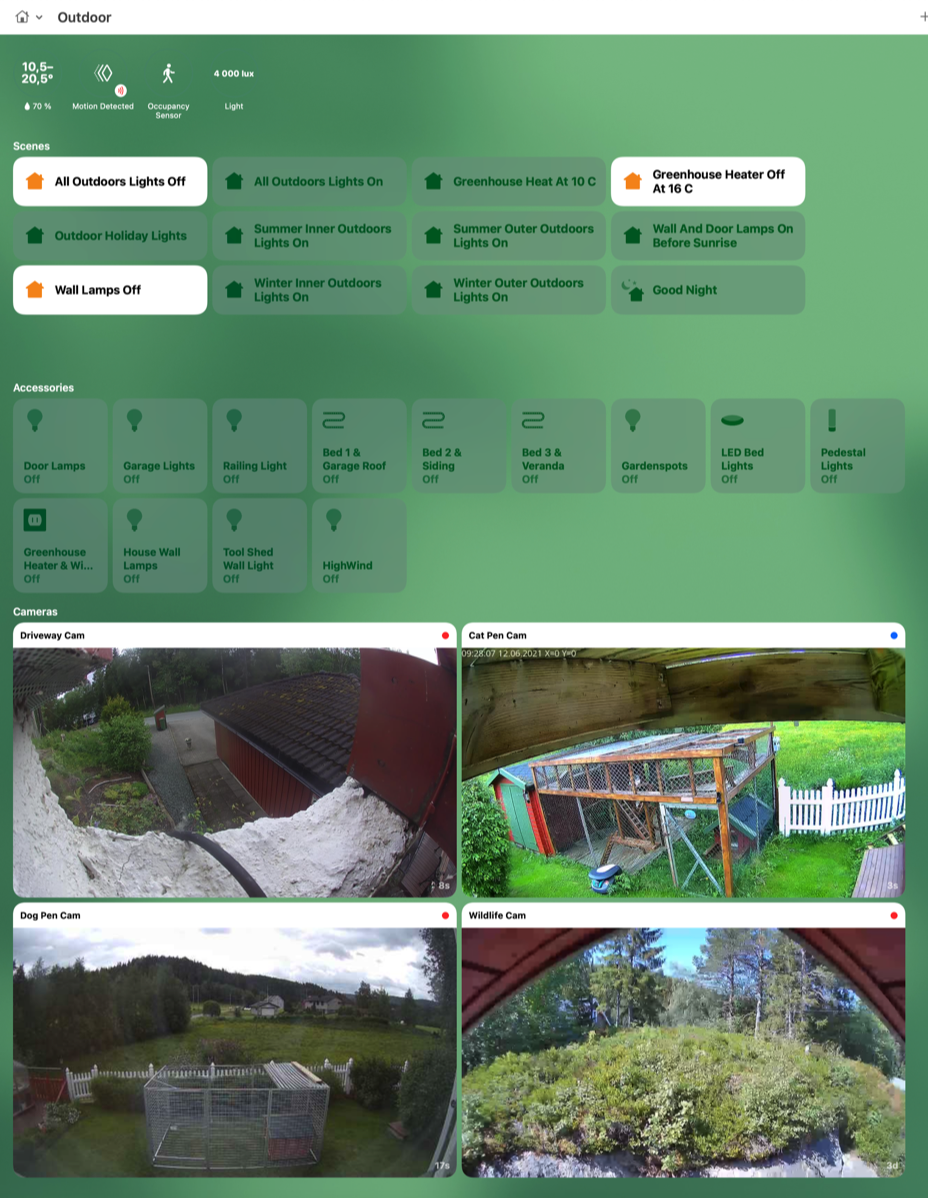

For “romvisning” i Home-appen for (deler av) de installerte løsningene, se skjermbilde under.

Skjermbilde for enheter utendørs (siden sensoren og ovnen i drivhuset er midlertidig plassert der er de ikke vist i skjermbildet)

Stacks Image 901
