Bad nede

På denne siden presenteres de konkrete løsningene jeg har installert i badet nede i vårt smarte hjem, med lenker til spesifikke produkter anvendt og hvordan disse er satt opp

Dette rommet inneholder løsninger for følgende systemer (på telefon vises tabellen kanskje bare i landskapsvisning):


Beskrivelse av rommets løsninger

Dette er et bad primært brukt av gjester og har noen enklere løsninger for styring av belysning, klimastyring av gulvvarme og overvåkning for lekkasjer. Belysningen på dette badet består både av et antall downlights i taket og LED-lys i baderomsinnredningen, se bilder under.

Stacks Image 632

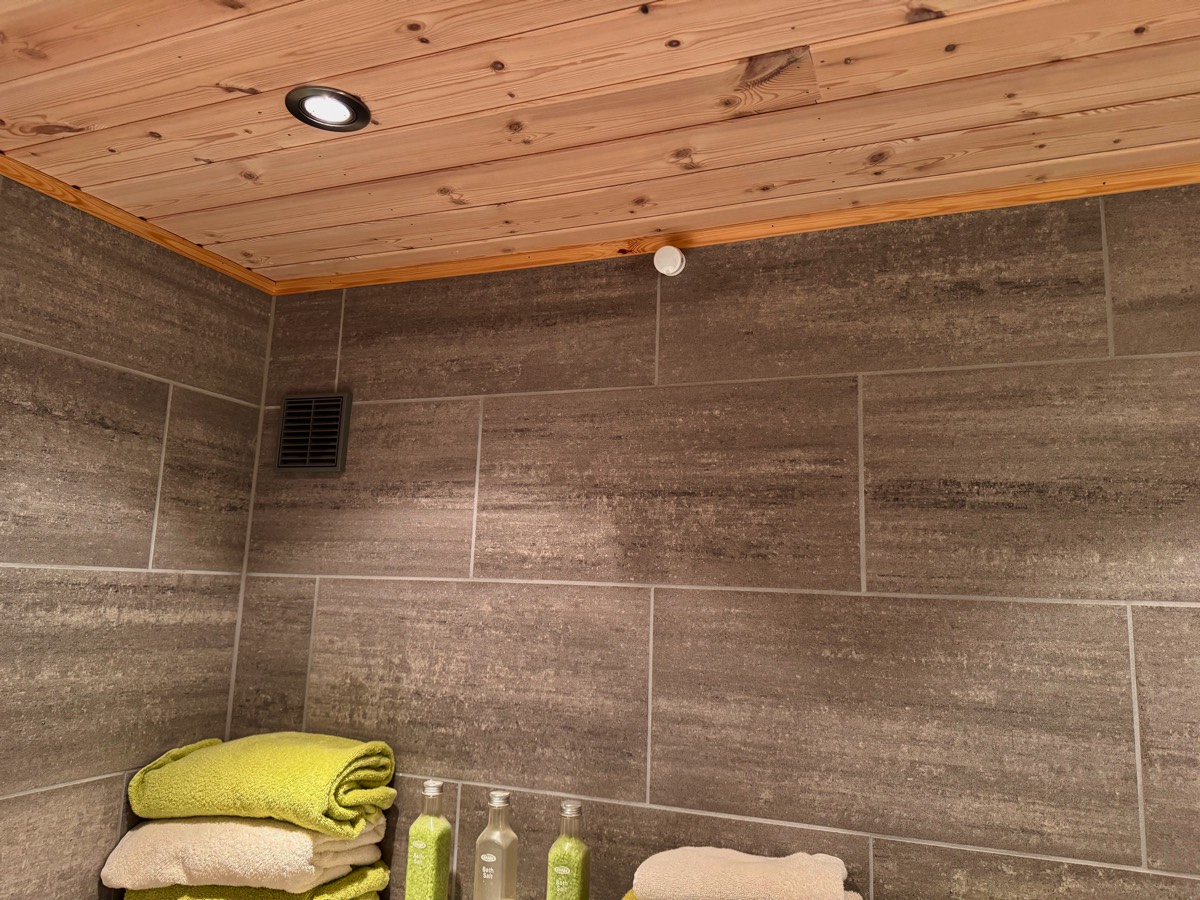

Noen av downlightene på dette badet, en løsning kunne selvsagt vært å bytte ut disse med downlights fra Philips Hue, men dette ville vært dyrere og mer jobb enn å gjøre lysbryteren smartere

Lysene over speilet (i bildet vises bevegelsessensoren, men denne ble flyttet siden den reagerte for sent på bevegelse plassert oppå skapet)

Stacks Image 642

Disse ble opprinnelig styrt med en av/på veggbryter, plassert ved døren i gangen utenfor, som kontrollerer alle lysene i rommet, og en dimmeveggbryter, som kun justerer downlightene. På samme måte som det andre badet var det også her et ønske om å få til en løsning der bevegelse i rommet ga fullt lys på dagtid og redusert nattlys om natten. Men siden dimmebryteren kun var tilkoplet downlightene og det ikke var noen separat styring av LED-lysene i innredningen, har jeg ikke funnet noen løsning som ikke innebærer en omfattende utskifting av lyskilder eller omkopling av brytere.

I første omgang ble derfor løsningen (se bilder under) installasjon av Fibaro Single Switch i koplingsboksen bak på/av-veggbryteren og styring av lysene med en Philips Hue bevegelsessensor plassert vendt mot døren.

Stacks Image 608
Til venstre, det er ikke mulig å se, som jo er et viktig poeng, men bak vippebryteren er det et Fibaro-relé

Til høyre, Philips Hue bevegelsessensor plassert på “kassen” som inneholder innbygningscisternen
Stacks Image 614

Den eneste ulempen med denne løsningen var at lysmodulen i baderomsinnredningen både har LED-spoter på undersiden og et gammeldags lysrør på oversiden. Det er mulig det hadde fungert, men siden Fibaro-releet ikke er ment å brukes til lysrør, oppgraderte jeg løsningen her ytterligere etter at Fibaro i januar 2019 lanserte en ny bryter, Walli Switch, som også tåler lysrør. Siden dette er en enpolet bryter måtte jeg beholde den gamle, topolete veggbryteren og plassere Fibaro-bryteren over det gamle bryterpanelet, se bilde under. Kanskje ikke det aller mest elegante, men det fungerer.

Stacks Image 798
Ny Fibaro Walli Switch installert over den gamle bryterrekken og som tillater automatisk styring av alle lysene på badet

I motsetning til det smarte releet fra Fibaro er ikke Walli-serien kompatibel med HomeKit. Dermed måtte bryteren først koples til SmartThings, og for sent så jeg at brytermodusen måtte endres fra dobbel bryter (ulik funksjon ved trykk oppe og nede på bryterplaten) til enkel bryter før tilkopling til Z-Wave. Etter å ha endret dette går det så til HomeKit via Homebridge, noe som i starten var litt plundrete. Men etter å ha definert bryteren som en “other device” og ikke bryter falt det på plass.

Dette oppsettet er programmert så enkelt som at alle lysene slås på ved bevegelse (og automatisk av etter 15 minutter uten bevegelse i rommet), uansett tid på døgnet, se skjermbilde under.

Stacks Image 646
Programmering av Fibaro Single Switch til å slå på lyset på badet når bevegelsessensoren registrerer bevegelse i rommet

Med hensyn til klimastyring så har dette badet samme Heatmiser neoStat-e termostat som ellers i huset. Også her er termostaten plassert utenfor døren til badet, se bilde over, men med temperaturføler i gulvet slik at dette fungerer utmerket.

Til slutt, i kategorien sikkerhet/alarm, har vi en lekkasjesensor i dette rommet. Dette badet har et vegghengt toalett med innbyggingssisterne plassert i en "kasse”, som vist over, med adgang til kassen via en inspeksjonsluke. Det er forhåpentligvis liten sannsynlighet for at det oppstår lekkasjer inni kassen, men i stedet for å enten måtte huske å foreta jevnlige kontroller eller risikere en overraskelse ved uoppdaget lekkasje, er det nyttig å ha overvåkning av dette. Det finnes flere varianter av lekkasjesensorer, f.eks. denne fra Fibaro (som også er HomeKit-kompatibel), men lenge baserte vi oss på Verisure sin sensor. Som de andre komponentene fra Verisure er denne integrert med resten av systemet gjennom Verisure plugin for Homebridge, og den gir også temperaturmålinger, se skjermbilde under. Dessverre er tilkoplingen via Homebridge nokså ustabil, som nærmere omtalt under Verisure-siden min, så etter hvert er sensoren supplert med en Aqara Water Leak Sensor, se bilde under. Begge sensorene er plassert ved siden av hverandre og vil nok fortsette å gjøre det, men dette er et ledd i arbeidet med å frigjøre meg fra Verisure-komponentene. Aqara-sensoren fungerer hvertfall utmerket, men den måler ikke temperatur.

Stacks Image 531
Stacks Image 534

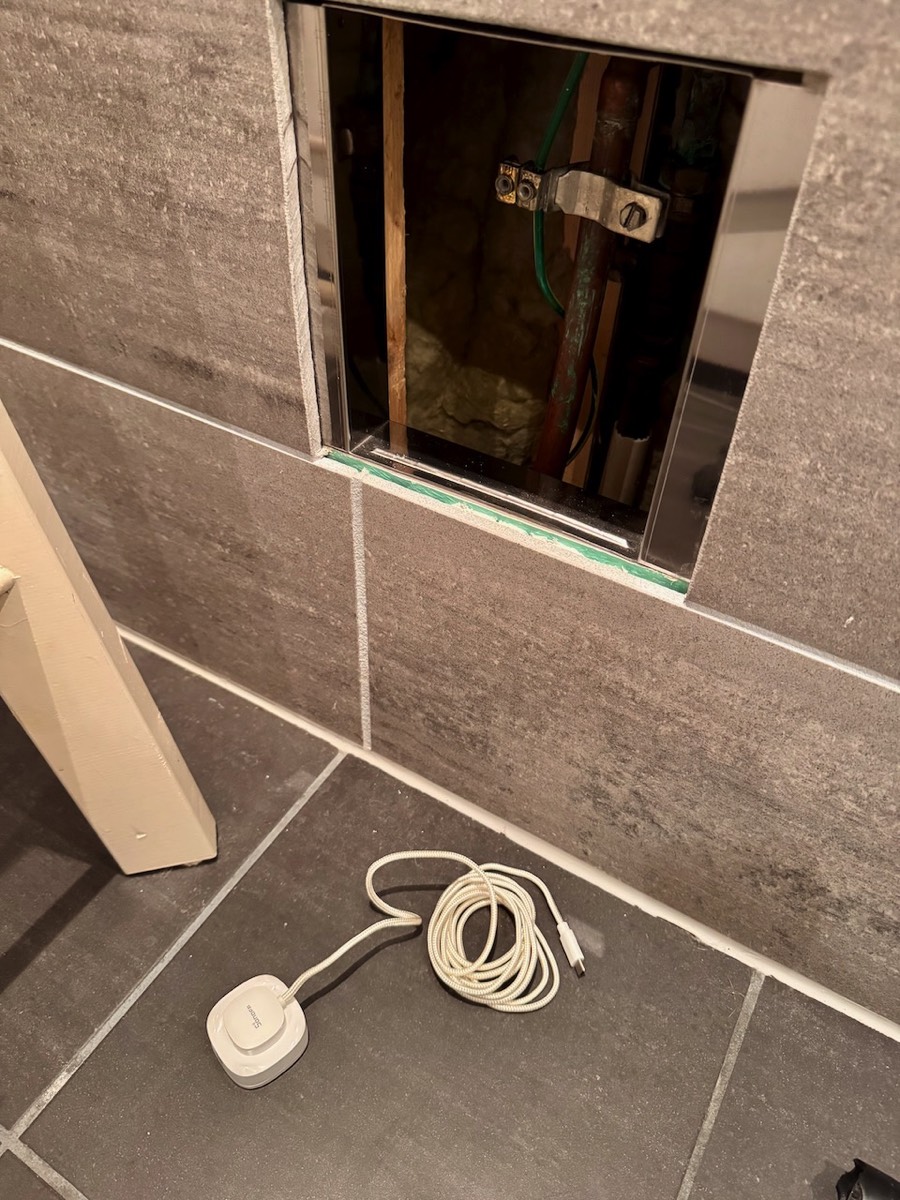

Den lille lekkasjesensoren fra Aqara før den ble plassert innenfor inspeksjonsluken i cisternekassen, i skjermbilde fra Home-appen vises Aqara-lekkasjesensoren (“Cistern Leak Sensor”) med samme ikon som en bevegelsessensor, mens den fra Verisure (“Water Detector Temperature”) her kun viser temperaturen
