På denne siden presenteres de konkrete løsningene jeg har installert utendørs rundt vårt smarte hjem, med lenker til spesifikke produkter anvendt og hvordan disse er satt opp

Dette rommet inneholder løsninger for følgende systemer (på telefon vises tabellen kanskje bare i landskapsvisning):

Beskrivelse av rommets løsninger

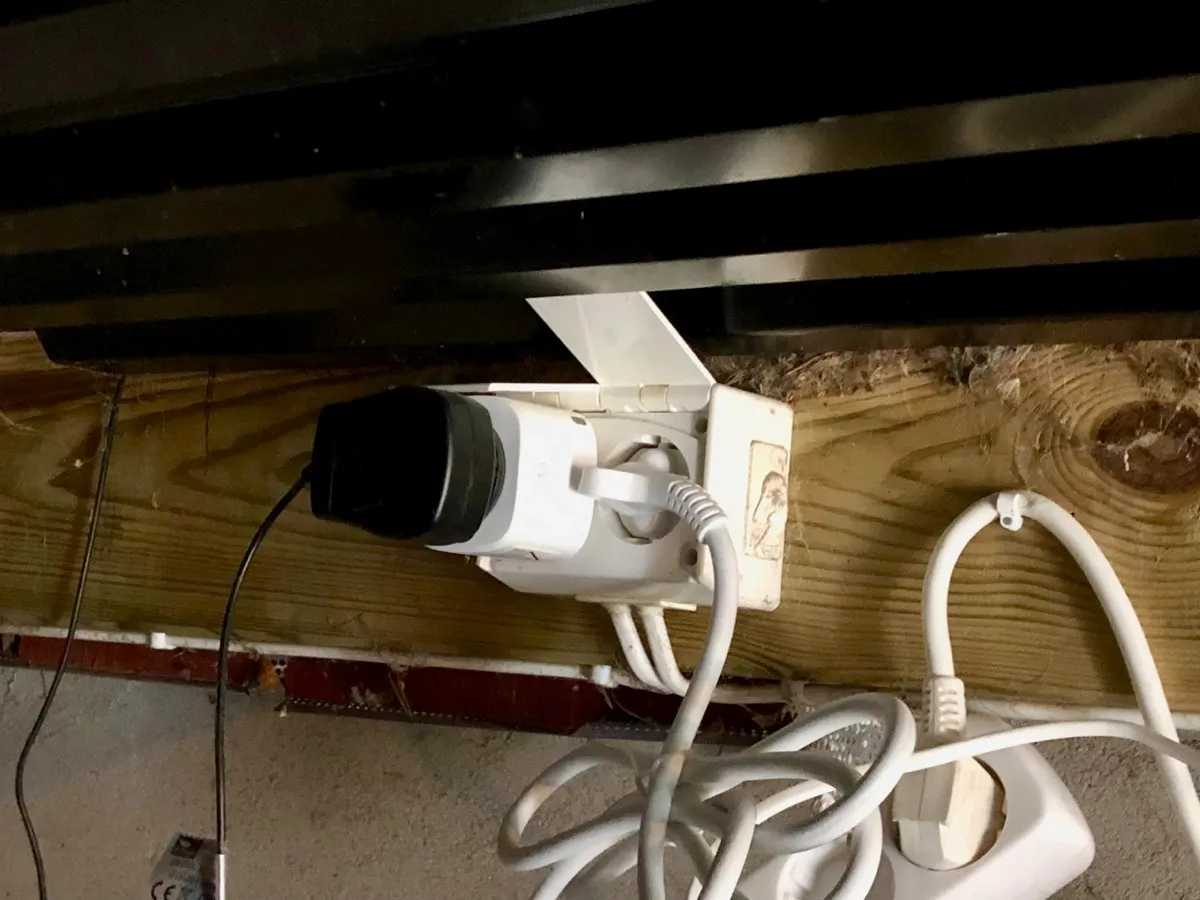

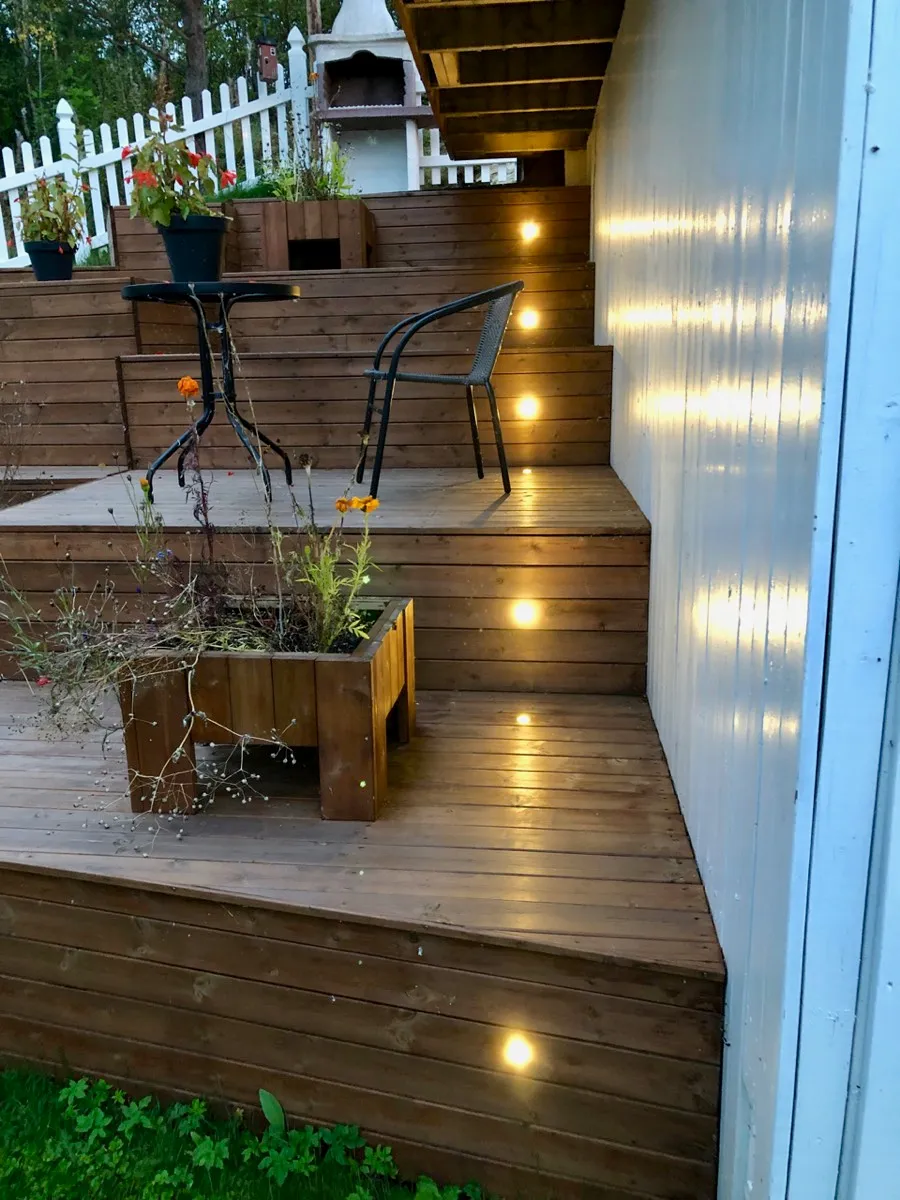

Den første belysningsløsningen som ble installert var i form av enkel på/av-styring av kjede med utendørs Cosa LED spotlighter ved bruk av Eve Energy smartplugg, se bilder under. Denne smartpluggen benytter Bluetooth for kommunikasjon og tydeligvis var avstanden til denne plasseringen litt for stor, for rett som det var ble det ikke oppnådd kontakt med den. Den ble derfor byttet ut med en IKEA Trådfri smartplugg, som benytter Zigbee og ikke har problemer med rekkevidden. Disse lysene slås på ved solnedgang, slås av når vi legger oss og er også koplet til en Philips Hue utendørs bevegelsessensor, se mer om denne under, slik at de slås på ved bevegelse når det er mørkt ute.

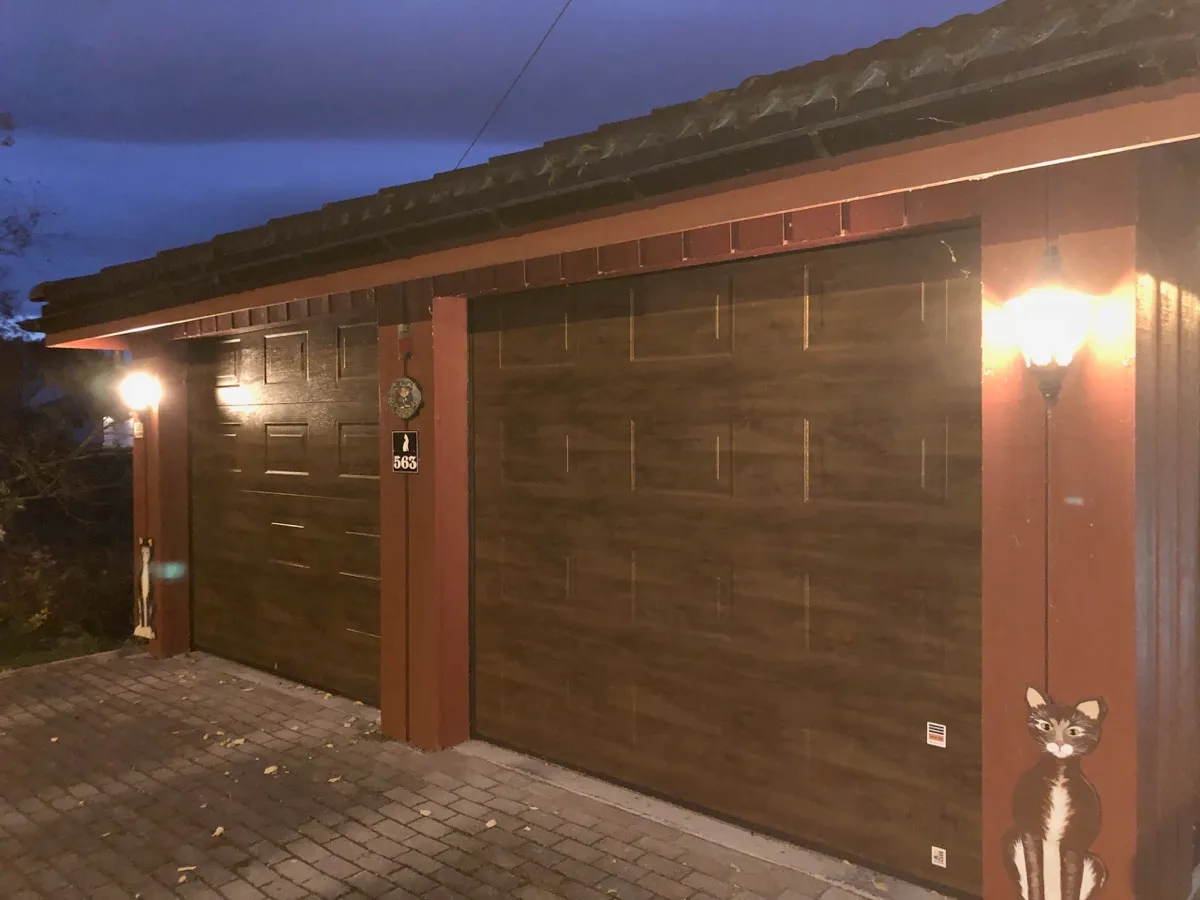

Et prosjekt som var mer komplisert og pågikk over en stund var en omfattende revisjon av utelysene. En opptelling viste at vi hadde hele elleve utelys på eiendommen. Ni av disse var klassiske utelys med vanlige E27 sparepærer og de to andre var mer moderne utelys med to GU10-pærer som lyser henholdsvis opp- og nedover. Utelysene var vært styrt av to “gammeldagse” solceller plassert på henholdsvis husvegg og garasjevegg. Dette har forsåvidt fungert helt greit, lysene kommer på når det blir mørkt og de slås av når det blir lyst. Tross flere forsøk på å justere følsomheten i solcellene hadde jeg dog aldri klart å få disse helt synkronisert og generelt stod lysene på mye lengre enn de strengt tatt burde. Det var selvsagt heller ingen mulighet for å fjernstyre lysene.

Jeg hadde derfor oppgraderinger på dette området til utredning en stund. En liten utfordring (som gjerne mange vil støte på) er at for utelys som styres av gammeldagse solceller brytes strømmen i dagslys. Dermed vil smarte pærer miste kontakten med resten av systemet. Dette kan løses på et par ulike måter, det enkleste er å dekke til solcellene (gjerne med sort tape) slik at lysene alltid har strøm. En mer “skikkelig” løsning er å fjerne solcellene og erstatte disse med en utendørs koplingsboks der lysene alltid har strøm. Da kan de gamle pærene byttes ut med smarte pærer og dermed både betjenes med telefon/stemmeassistent/o.l. og programmeres til å slås på/av med døgnets gang, om det ringer på døren, tilfeldig for å lure potensielle innbruddstyver, osv.

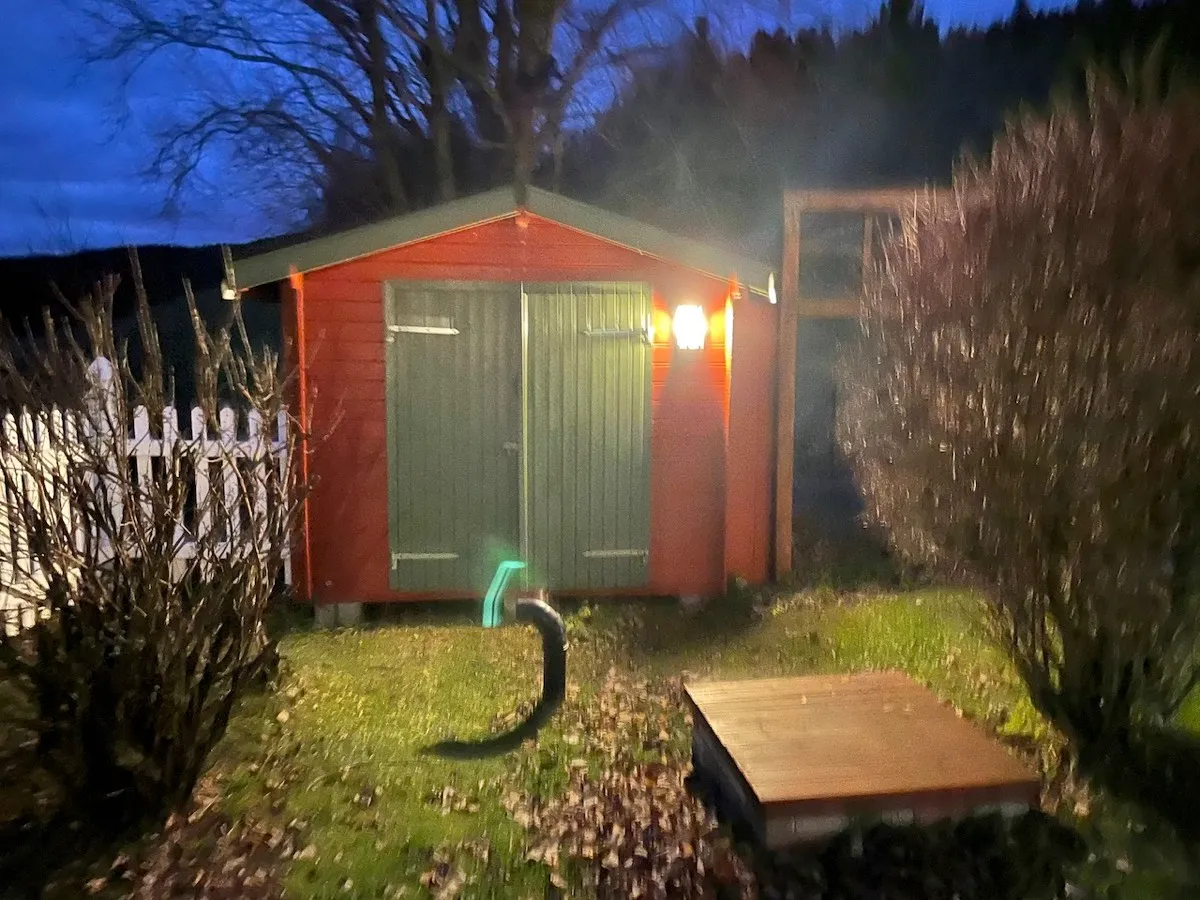

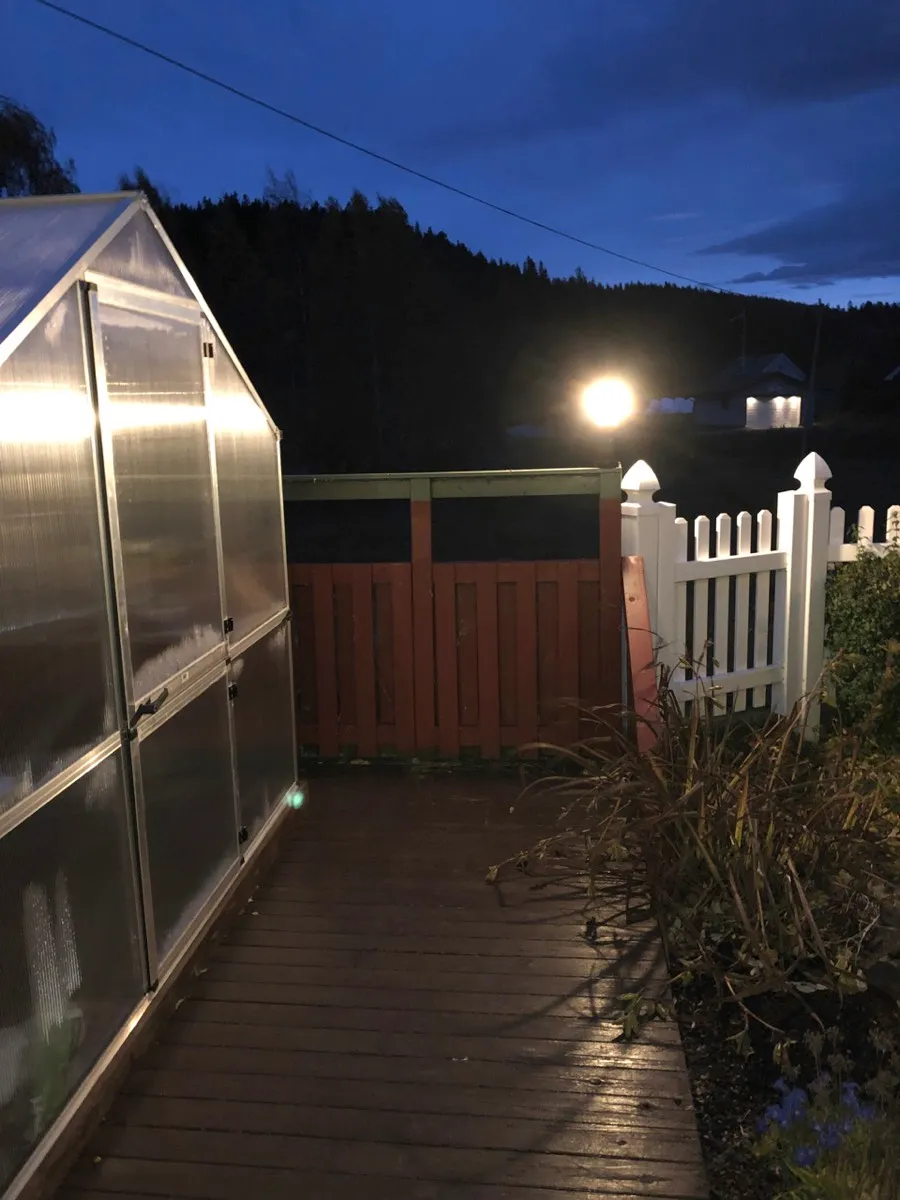

For vår del er løsningen, hvert fall så langt, tape over solcellene. E27-pærene er nå erstattet med IKEA Trådfri E27 pærer med 1.000 lumen styrke og to Philips Hue E27 pærer, hvorav én med 1.600 lumen styrke i et nytt lyspunkt (se bilder under) og GU10-pærene erstattet med IKEA Trådfri GU10-pærer. Dels var jeg litt spent på om tapen ville holde for å gi konstant strøm til utelysene, men dette har fungert fint, og dels var jeg spent på om et par av pærene ville være for langt unna resten av systemet til å ha stabil kontakt med nettverket, men dette har heller ikke vært noe problem. Disse er programmert i Home slik at de slås på ved solnedgang og av ved soloppgang. Lysstyrken er forøvrig upåklagelig, ingen merkbar endring fra de gamle sparepærene.

En annen mulighet ville vært å benytte anledningen til å også bytte ut selve utelampene, ikke bare pærene, spesielt dersom de man har ikke er spesielt stilige. Jeg vurderte dette for de ni utelysene vi har av samme type, i sort smijern og litt “1980-talls”. Philips Hue har relativt nylig lansert en serie med utendørs belysning og denne omfatter også tre utendørs vegglamper. Ut fra spesifikasjonene og markedsføringsbilder virket disse lovende, men jeg var usikker på lysstyrken og -mønsteret. Jeg kjøpte derfor en Philips Hue Turaco vegglampe og testet denne på flere steder der det nå er montert gammeldagse utelys. Dessverre var konklusjonen at både styrke og spredningsmønster ikke kunne matche de gamle lampene. Derfor ble løsningen å bytte ut pærene.

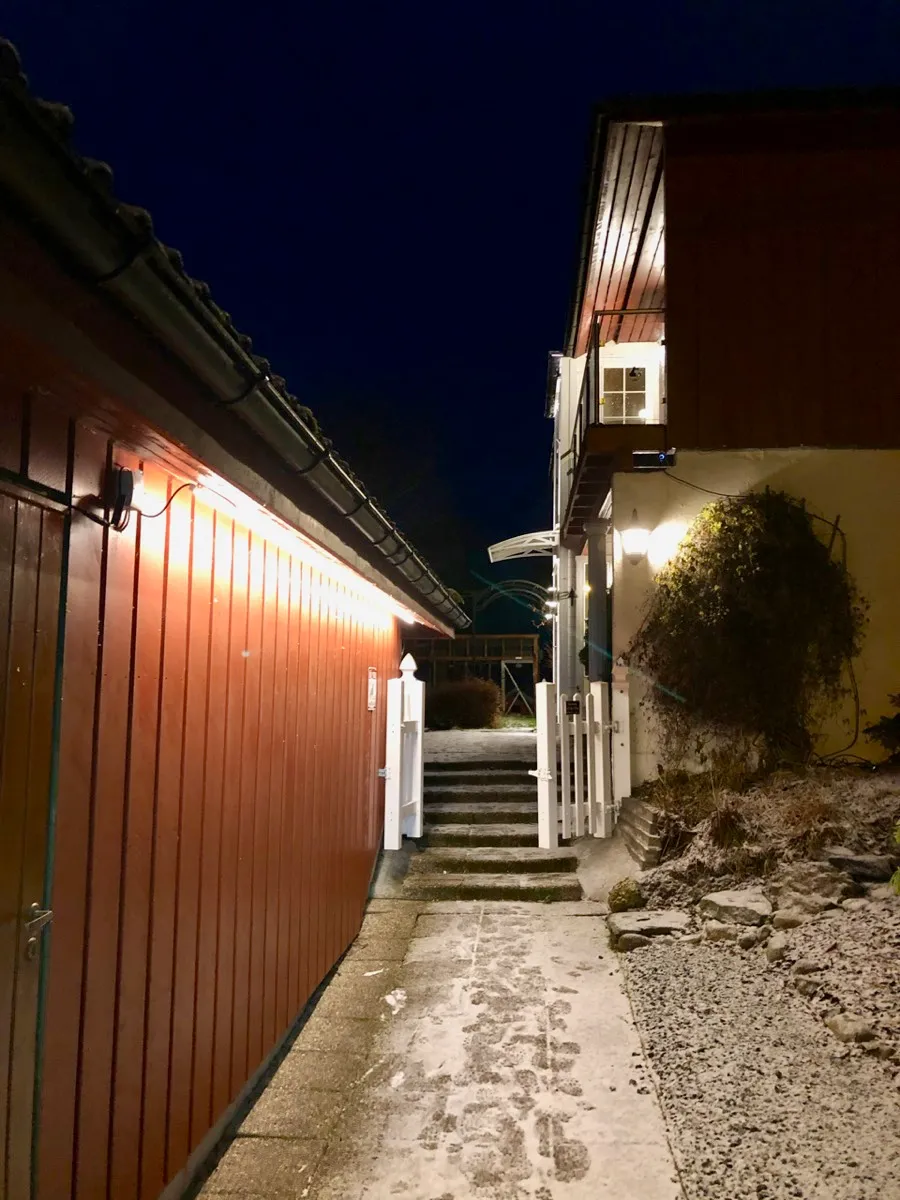

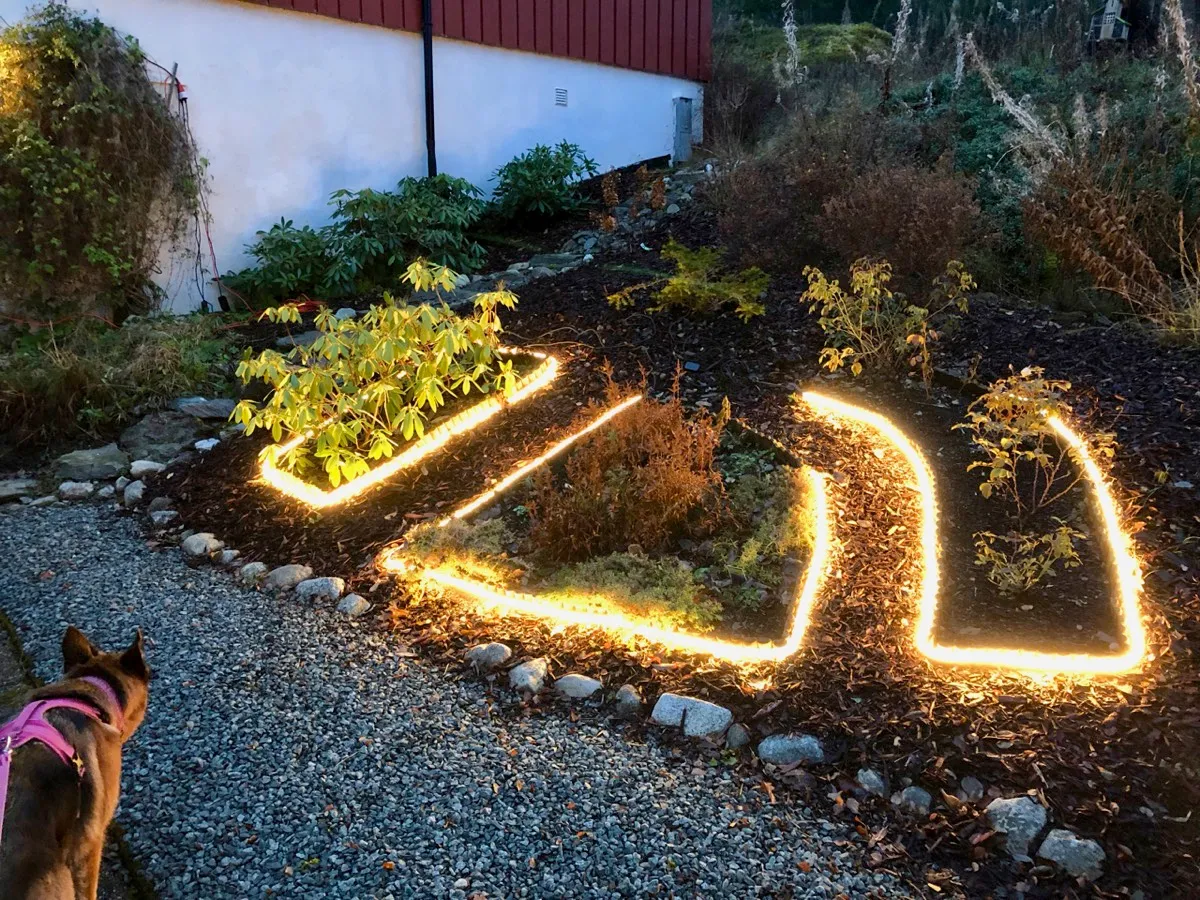

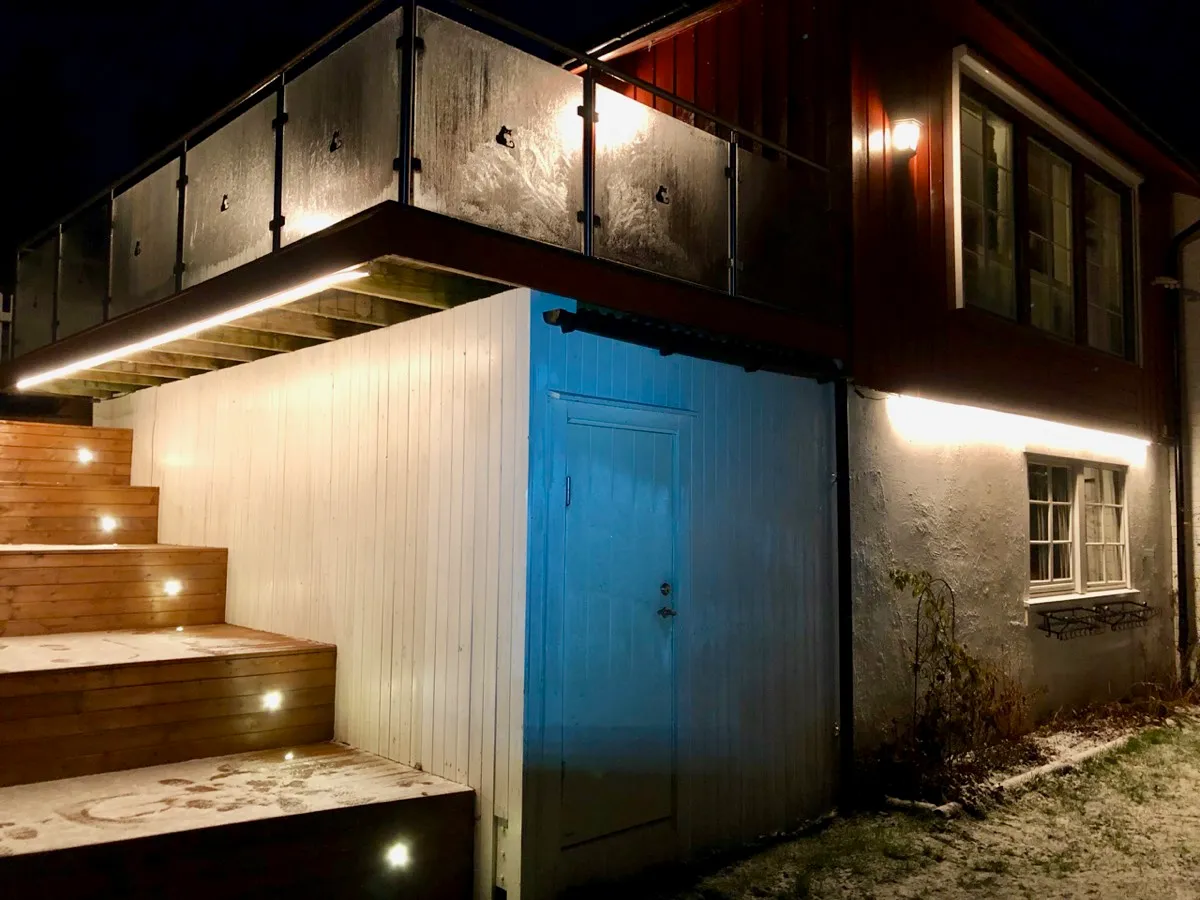

Mer lovende er andre produkter i utendørsserien fra Philips Hue. Her finnes både stolper/pidestaller, spotlamper og lysstriper. Flere av disse ville være flotte utvidelser av utendørsbelysningen i hagen vår. I første omgang startet vi med å anskaffe Philips Hue utendørs lysstriper, nesten mest for å teste dette produktet og vurdere både lyskvaliteten og hvor praktisk det var i bruk. Jeg hadde spørsmål både om hvordan lysstripen festes, hvordan det lar seg gjøre å fremføre strøm om de plasseres ulike steder i hagen, om det vil være problemer med avstand til resten av systemet og dermed ustabil tilkopling, og ikke minst hvordan de vil tåle en trøndersk vinter. De tre anskaffede lysstripene ble montert som lysinnramming rundt blomsterbed der vi tidligere hadde billige batteridrevne LED-lys i hjørnene, se bilde under. De billige LED-lampene ga dels nokså svakt lys, spesielt på høsten da de behøvdes mest og da det er mindre sol slik at batteriene ikke lades godt nok, og de varer sjelden mer enn 1-2 sesonger før de må byttes ut. Min vurdering av lysstripene er:

• Montering av selve lysstripene var rimelig enkelt, det følger med et godt antall fester som skrus fast der man ønsker å montere stripen, og stripen trykkes bare fast i festene. Jeg var noe spent på hvor bøyelig stripen ville være rundt hjørnene på blomsterbedet, men det var ikke noe problem, de er meget fleksible i “dybderetningen”. I motsatt retning, altså å bøye stripen opp/ned på tvers av lengderetningen, er det adskillig mindre fleksibilitet.
• Mht. fremføring av strøm så følger det med både en seksjon av kabel med ordinært jordet støpsel i ene enden og en større koplingsboks samt en seksjon festet til selve lysstripen og med en mindre koplingsboks. Disse koples sammen med en vanntett tilkopling. Dette virker relativt solid, men den største koplingsboksen anbefales montert minst 30 cm over bakkenivå. Avstanden fra vegg til blomsterbedet var i mitt tilfelle for lang til at boksen kunne henges på veggen, dermed måtte jeg ty til en Hue forlengelseskabel. Den er dog 5 meter så dermed løste dette problemet mitt. Jeg har undersøkt om en T-boks som følger med pidestaller/stolper/spotlighter også kan benyttes for lysstriper, men det er en begrensning på 40 watt for hva som kan tilkoples strømadapteren. Lysstripen som er 5 m belaster i seg selv 37,5 watt så hver stripe trenger sin egen strømforsyning.
• Rekkevidde for trådløs kontakt med lysstripen har heller ikke vært noe problem. Da hver Hue lyskilde fungerer som en node i nettverket og huset er utstyrt med Hue-produkter stort sett over alt dekkes også hagen bra. Faktisk får lyskilder utendørs kontakt med resten av systemet også steder der det trådløse nettet begynner å nå grensen.

Den største utfordringen for lysstripene slik de er montert helt nede ved bakken er nok norske vinterforhold. Lysstripen er åpenbart vanntett og ment for utendørs bruk, men manualen eller produktomtaler ellers sier ingenting om snø eller is. Jeg kontaktet derfor kundestøtte hos Hue, som sterkt frarådet å la lysstripen forbli plassert slik at den vil dekkes av snø (spesielt siden denne snøen typisk gjennom vinteren/våren blir til is før den smelter). Dermed har jeg arrangert det slik at disse plasseres på mer egnede steder om vinteren. Til slutt har vi landet på å plassere disse under kanten på henholdsvis garasjetak, bordkledning på huset og verandaoverheng. Alle disse stedene gir de lys til steder i hagen som ellers har vært dårlig belyst. Heldigvis var det nok fester med i pakkene til at man kan ha permanent monterte fester på to steder og bare må knipse av/på lysstripen og flytte strømfremføringen. Og med det aller første lille snøfallet nær slutten av november 2018 benyttet jeg anledningen til å flytte lysstripene, slik bildene under viser:

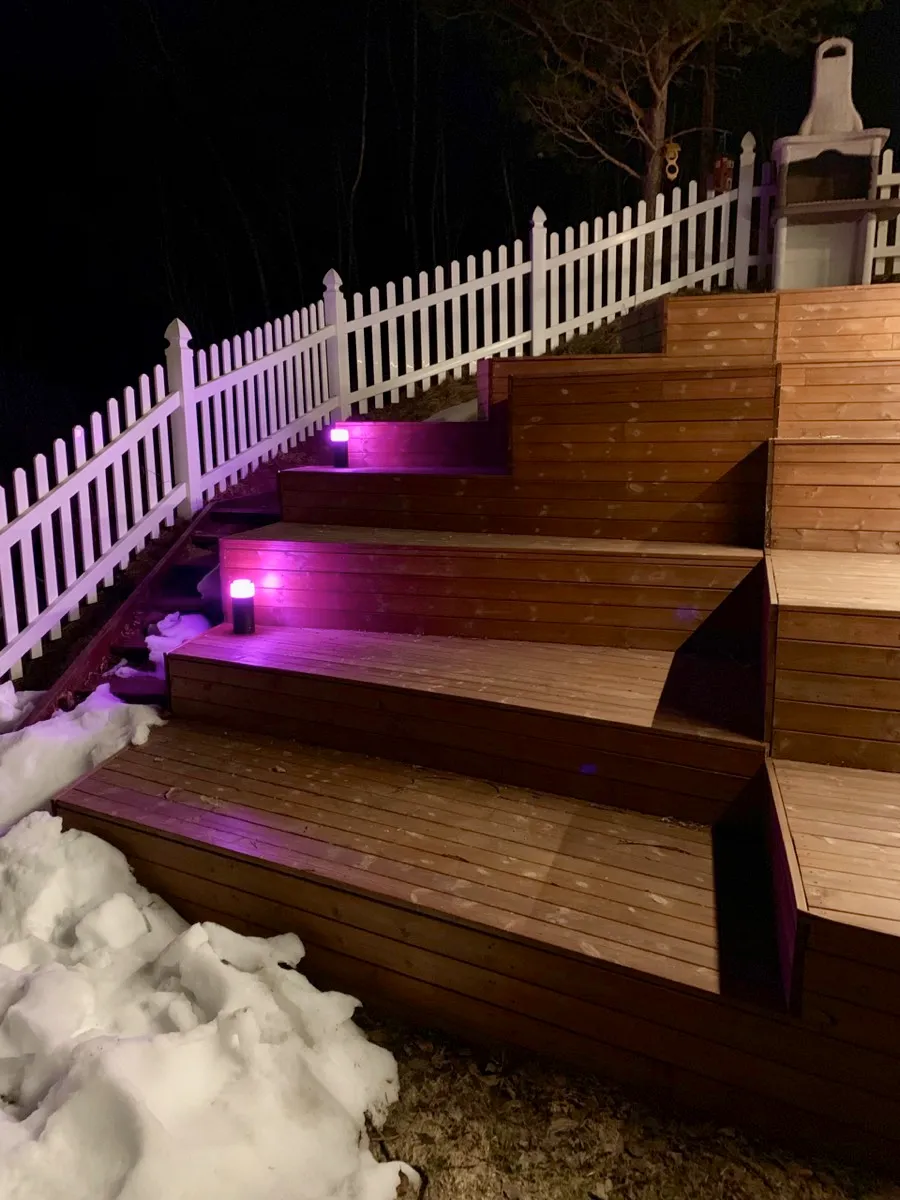

Våren 2019 ble belysningen i hagen utvidet ytterligere. Jeg hadde sett på Hue sine ulike utendørs pidestaller med tanke på å lyse opp trappen som går fra nedre del av hagen og opp til verandaen i andre etasje. Denne trappen var dårlig opplyst på vår/høst så jeg endte til slutt opp med å anskaffe to Philips Hue Calla utendørs pidestaller (en basismodul med div. tilbehør og en utvidelsesmodul). Det var litt styr å skru løs bord i terassebedet for å få ført frem strømforsyningen, men de medfølgende kablene er svært praktiske, inkl. en T-splitter, og til slutt ble det som vist på bildet under.

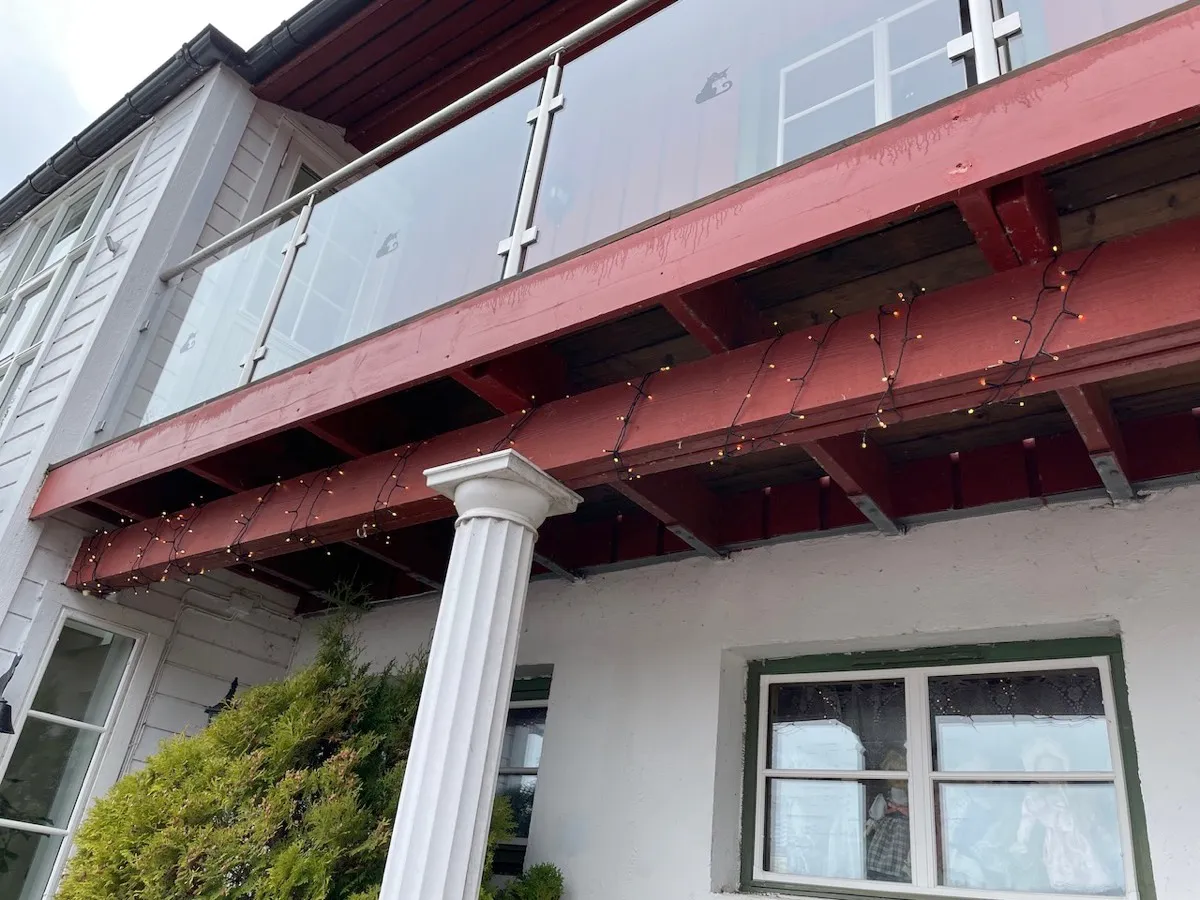

Som beskrevet under stue så har vi en Twinkly kjede med lys som vel strengt tatt er ment for bruk som julebelysning, men kattene fant ut at denne var populær å tygge på. Den var nokså dyr og er lyssterk og fin så det kjentes litt bortkastet å pakke denne bort. Etter å ha spekulert, og ikke minst diskutert med damen i huset, ble det avgjort at denne kunne henges over en bjelke utendørs, se bilde under. Her brukes de kun med ensfarget lys og ikke spenstige mønstre som kan være egnet på juletreet.

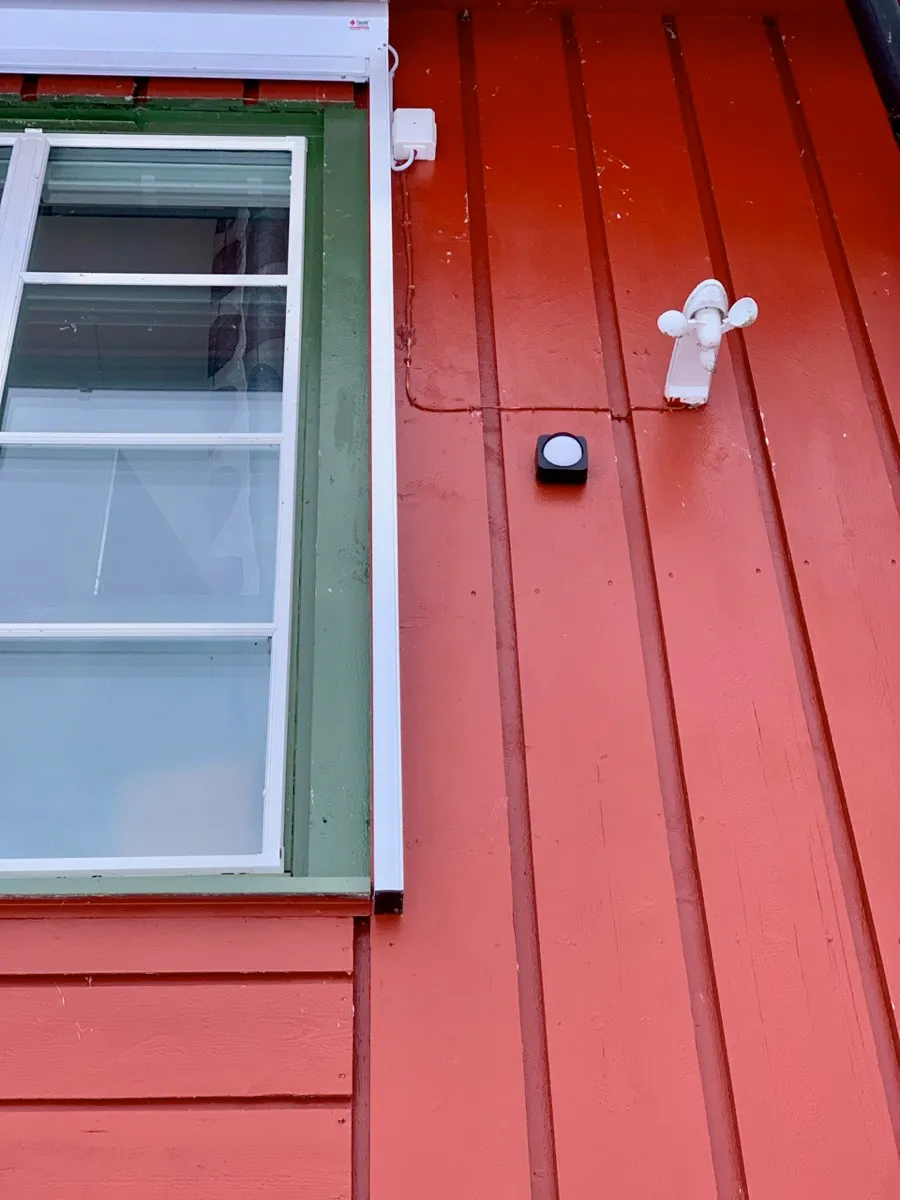

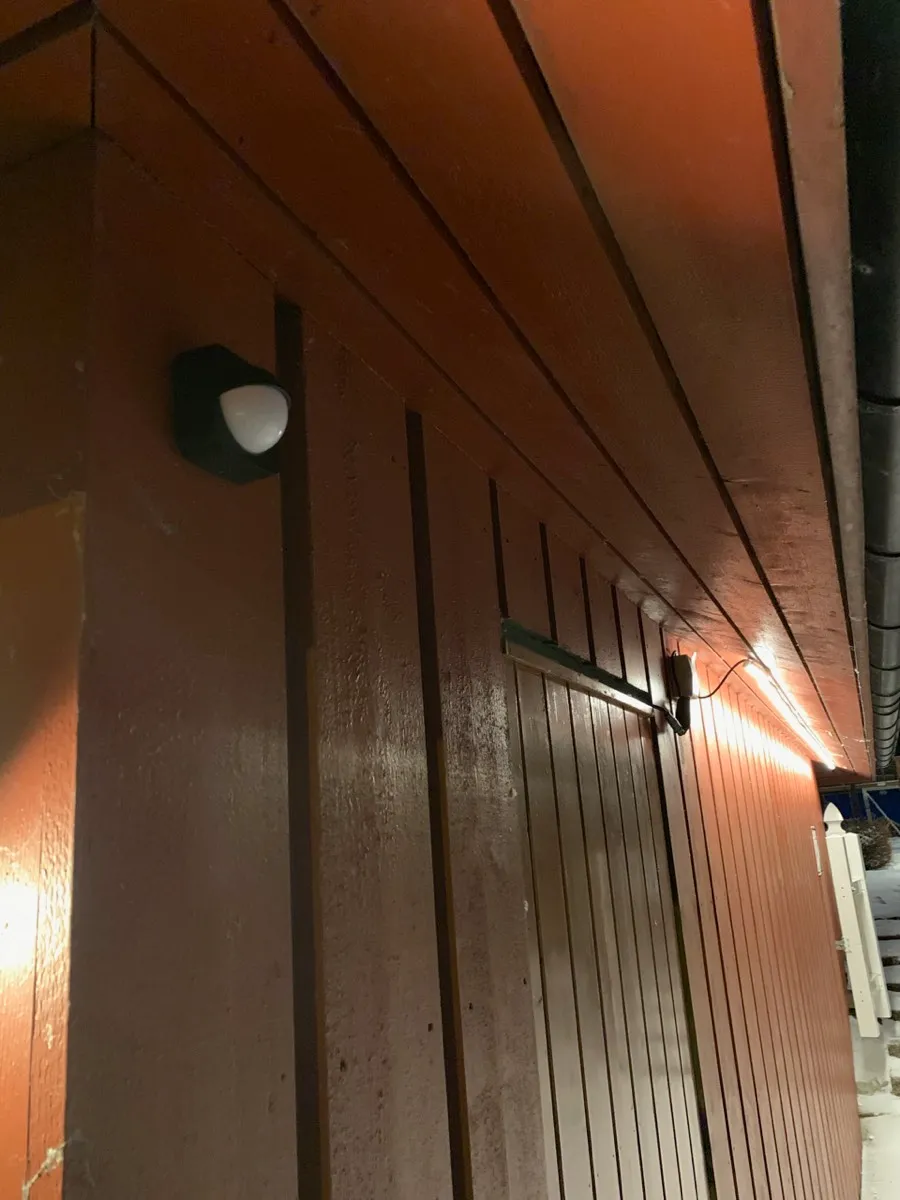

Dels for å innhente måling av lysintensitet for styre solskjermen i stuen og dels for å kunne styre utelysene ikke bare ut fra tid på døgnet, men at noen oppholder seg i hagen, installerte vi etter hvert to Philips Hue utendørs bevegelsessensorer. En ble plassert på garasjen slik at den fanger det opp om noen ankommer huset via gangveien langs garasjen, den andre er på husveggen ved stuevinduene, se bilder under.

I den første tiden etter at utelysene ble oppgradert var de programmert såpass enkelt at alle ble slått på ved solnedgang og av igjen ved soloppgang, noe som forsåvidt fungerte fint, Apple Home har full kontroll på hvordan dette endrer seg gjennom året. Men med så mange lys, både rene utelys, lysstripene og andre lyskilder, er det unødvendig å ha alle disse på gjennom hele natten, noe som også bruker mye energi. Vi har derfor nå programmert dette som følger:

• Alle lysene utendørs slås på ved solnedgang
• Ved leggetid, med Good Night-scenen, slås så de tre lysstripene, lysene ved ytterdøren og Cosa LED-lysene i terrassebedet av
• I tillegg slås det ene utelyset, som er plassert slik at det gir nokså mye lys inne i biblioteket på natten, av med “Good Night”-scenen
• På vinterstid, når lysstripene er plassert rund omkring i hagen, er det litt annen styring av utelysene:
• Dersom det detekteres bevegelse i vindfanget eller av bevegelsessensoren montert på garasjen (slik at den fanger det opp når man kommer til huset) slås lysstripen på garasjen samt lysene ved ytterdøren på (og av automatisk etter 10 minutter)
• Dersom det detekteres bevegelse av bevegelsessensoren montert på husveggen (slik at den fanger det opp når man går videre inn i hagen) slås lysstripene på huset/under verandaen samt LED-lysene i terrassebedet på (og av automatisk etter 10 minutter)

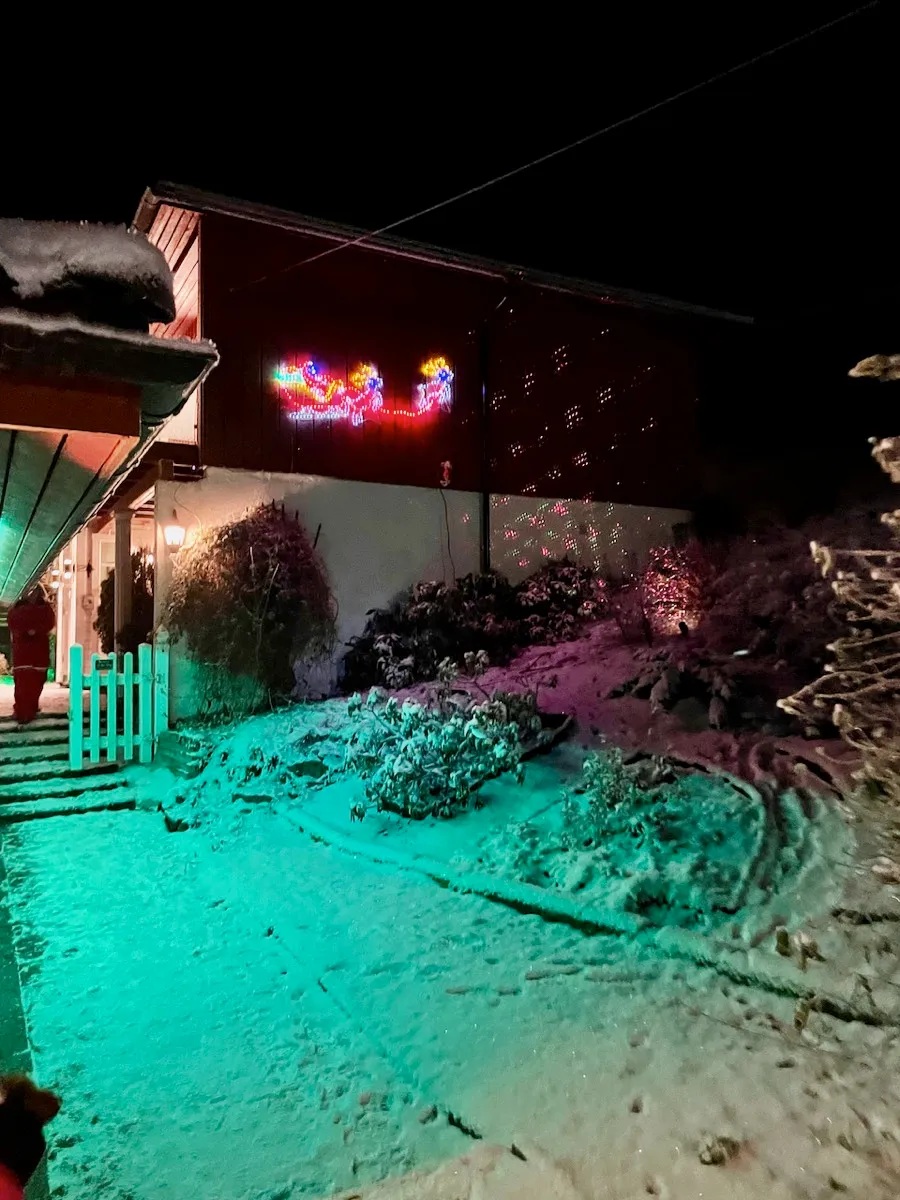

Som nevnt over, ved juletider endres fargen på lys der fargen kan endres til julefarger. I tillegg har vi en del egne belysningsprodukter som kun monteres for advent/jul. De fleste av disse er “dumme” og kan kun slås på/av ved å kople i støpselet i stikkontakt. Disse styres med smartplugger og slås på ved solnedgang og av igjen ved soloppgang. Et litt spesielt produkt er dog en Holigoo laserprosjektør som lager “julemønster” den ene husveggen, se bilde under. Denne styres med en RF-basert fjernkontroll, og det fungerer helt utmerket å integrere denne inn i Apple Home via en Broadlink RM4 Pro universalfjernkontroll (plassert i stuen). Det gjør det mulig å starte “lasershowet” ved solnedgang og stoppe det ved midnatt.

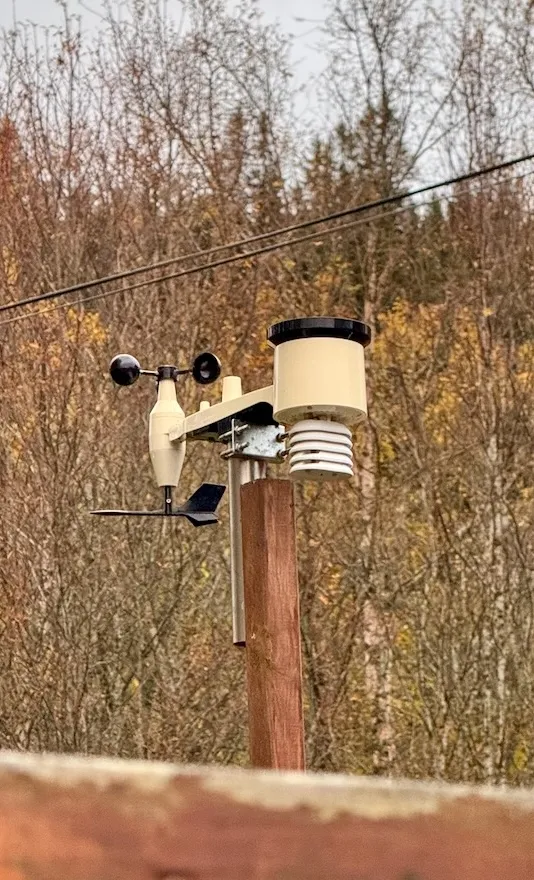

En Ecowitt WS69 værsensor, koplet til basestasjonen i stuen, er montert på en stang høyt over kattegården, se bilde under. Denne gir mye informasjon om været, som temperatur, luftfuktighet og sollysnivå, men også regnmengde og vinddata, som brukes i styringen av solskjermen i stuen. Som nevnt under omtalen i stuen så hadde vi tidligere en Netatmo værstasjon, med separat vind- og regnmåler, men disse ble avviklet etter at løsningen fra Ecowitt dekker alle disse i én sensor.

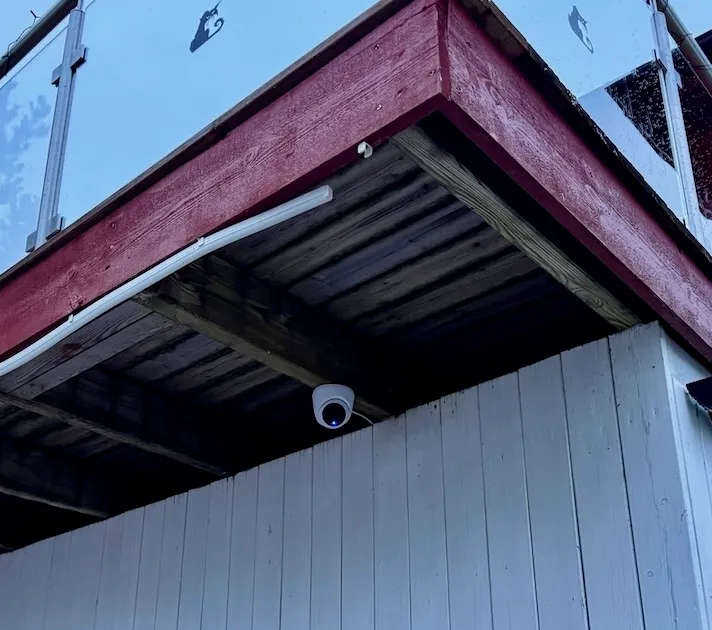

I kategorien alarm og sikkerhet, har vi til sammen fem kameraer utendørs. Det ene, et UniFi Protect G5 Ultra Turret kamera, er plassert under verandaen, se bilde under. Dette er sted på eiendommen som er nokså langt unna nærmeste aksesspunkt for trådløst nett så dette kameraet er koplet med ethernetkabel, som også forsyner det med strøm. Dette kameraet har ikke støtte for Apple Home, men det kan enkelt integreres gjennom Homebridge eller Scypted (åpnes i nytt vindu). Begge gir til og med HomeKit Secure Video, og vi benytter sistnevnte, siden det synes marginalt raskere enn Homebridge. Kameraet er vinklet mot kattegården, der kattene tilbringer mye tid i sommerhalvåret, slik at vi enkelt kan se hva de holder på med og ikke har havnet i trøbbel.

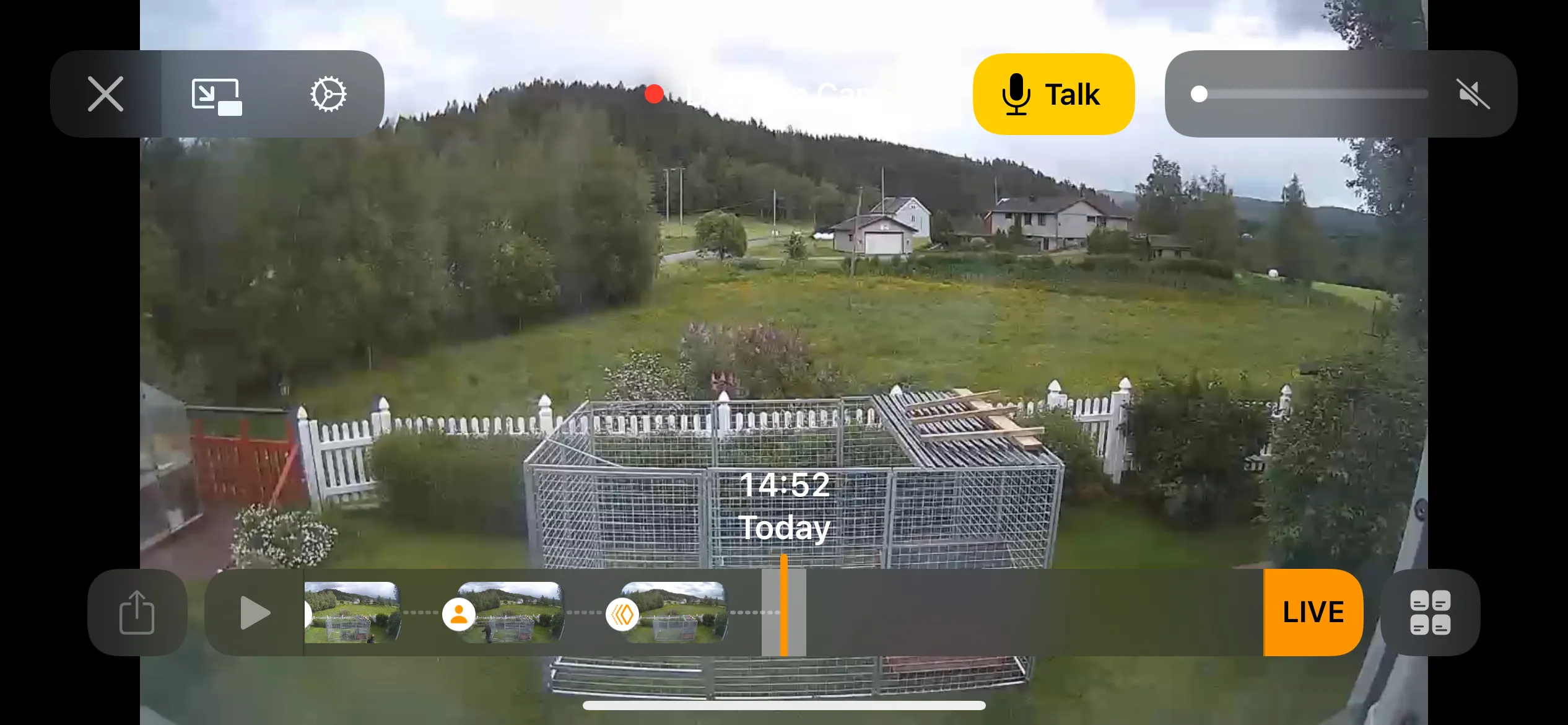

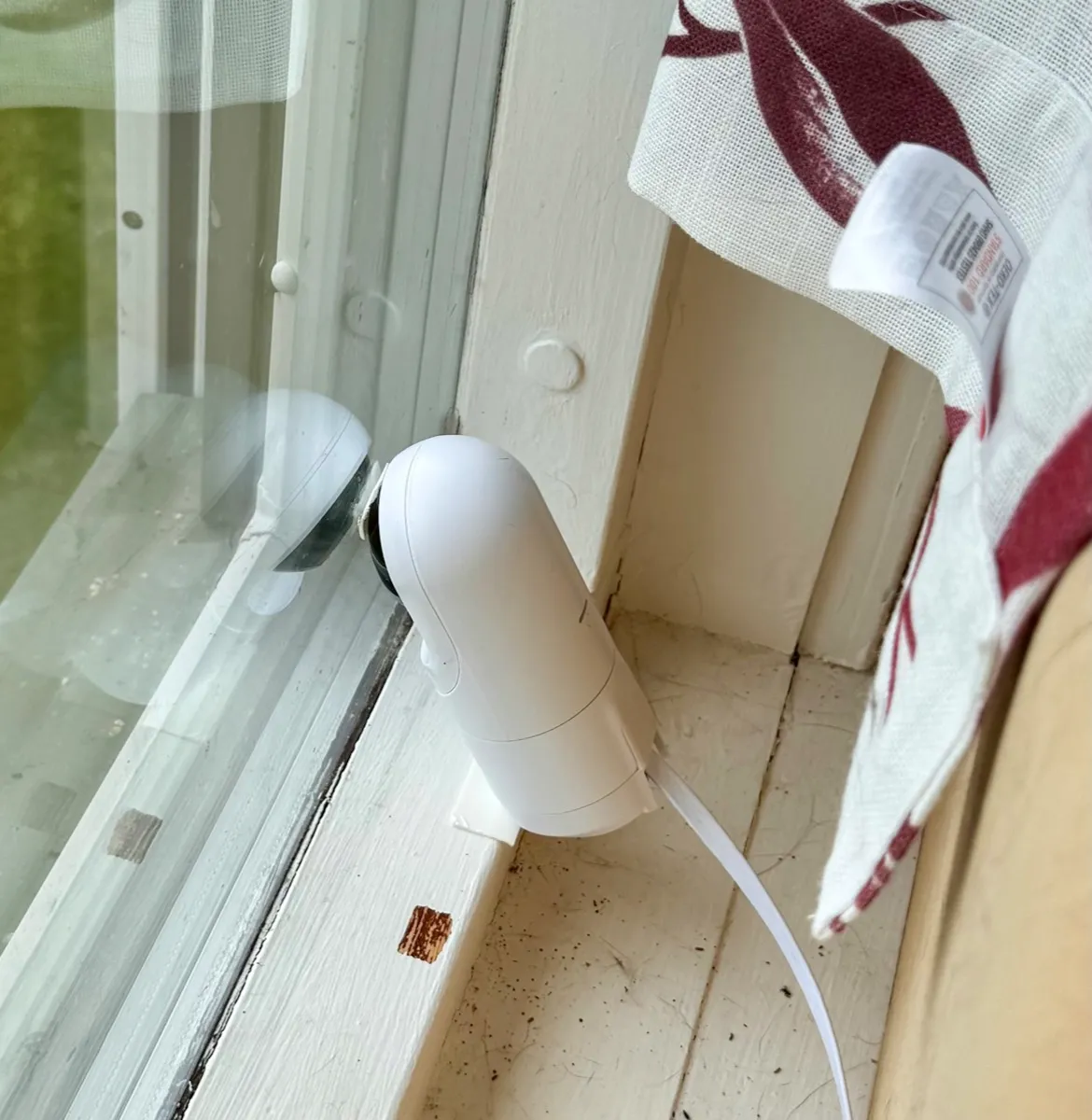

Vi har et annet kamera som viser hoveddelen av hagen, slik at kan følge med om hunden er alene i hagen, et UniFi Protect G3 Flex PoE kamera. Det er lite og strengt plassert i vinduet i stuen, se bilde under, men er vinklet mot hagen og gir både fint bilde og har innebygget bevegelsessensor. Dette har ikke innebygget støtte for Apple Home, men tas inn via Scrypted.

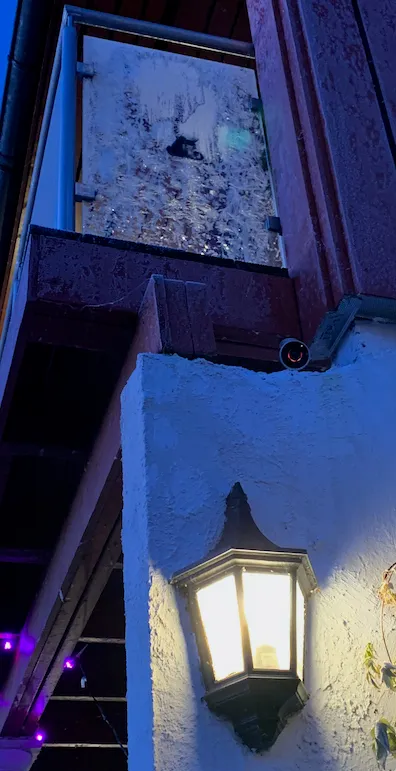

I tillegg har vi installert nok et Logitech Circle 2 Wired kamera slik at det ser oppkjørselen og gangveien mellom garasjen og huset, se bilde under. Dette har flere funksjoner:

• Om vi er borte kan vi se om/hvor mye det måtte ha snødd vinterstid, slik at man kan grue seg til man kommer hjem og må måke
• Skulle noe stjeles/ødelegges i hagen kan vi se hvem som evt. tok seg inn på eiendommen den veien (vi fikk stjålet en flott steinkatt for noen år siden uten å ha noen mulighet for å finne ut hvem som tok den eller hvor den tok veien)
• Og i serien av I-landsproblemer så er det irriterende at det ofte er noen som bruker oppkjørselen vår til snuplass om natten når det har snødd. Dette lager nedkjørte spor i snøen som gjør det vanskeligere å måke senere og med kameraet kan jeg kanskje finne ut hvem som insisterer på å gjøre dette…

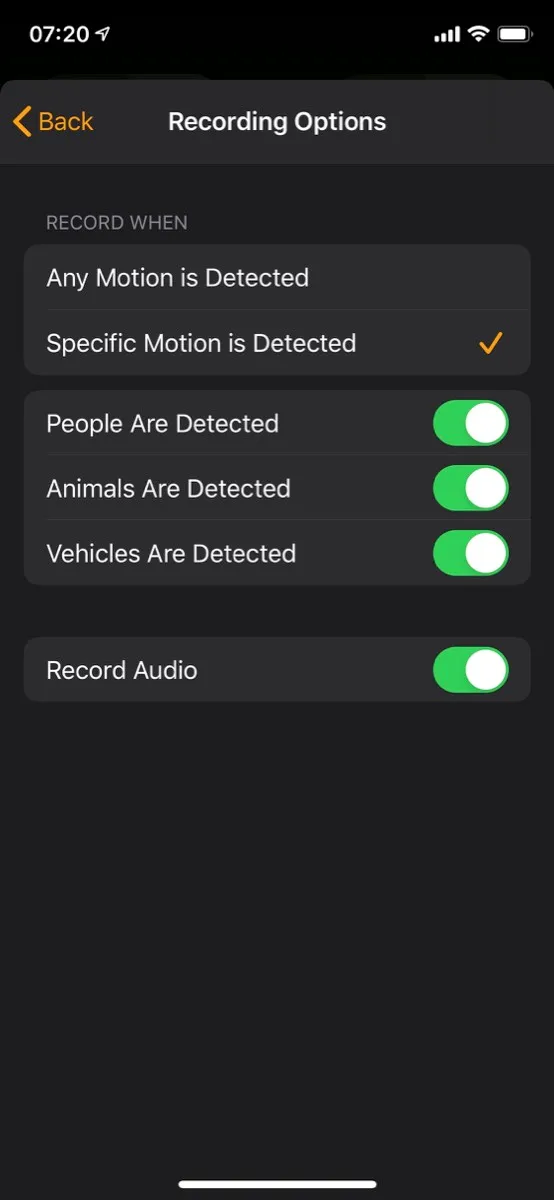

I november 2019 slapp Logitech en programvareoppdatering som gjorde dette kameraet kompatibelt med såkalt HomeKit Secure Video, som gjør at opptak fra kameraet lagres i iCloud (og dette regnes ikke med i brukt mengde data, så dette er mye billigere enn å ha et abonnement fra Logitech for lagring av opptak). Det gir også noe mer finmasket kontroll over hvilken type detektert bevegelse som skal starte opptak (valg mellom mennesker, dyr og biler eller all bevegelse, se skjermbilde under). Ved programvareoppdatering i mars 2020 fremkom også ytterligere to sensorer, målt lysmengde og persondeteksjon, altså ikke bare bevegelsessensor, men om noen oppholder seg i området som overvåkes (selv om den bygger på samme data, men med “forsinket konklusjon” om at rommet er tomt). Bruk av kameraet i Apple Home på denne måten fungerer utmerket, men man skal være oppmerksom på kameraet etter oppdateringen ikke lenger kan aksesseres i Logi Circle appen.

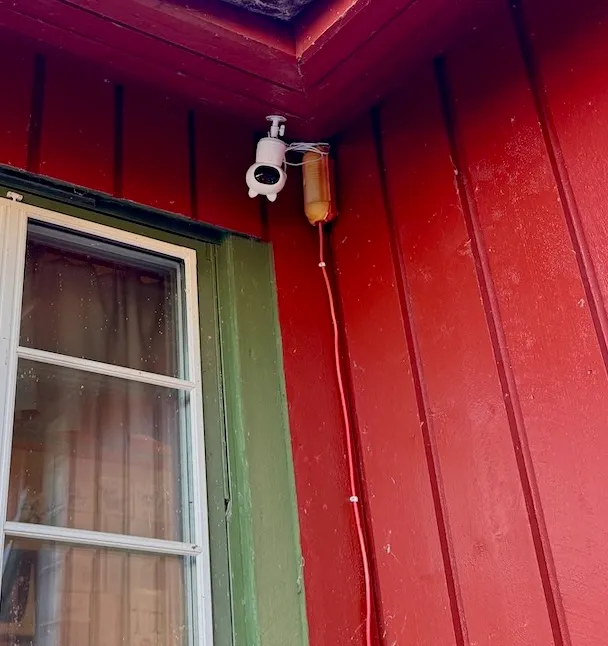

Ytterligere et fra Aqara, dette et G3 kamera, er plassert under takkassen på baksiden av huset, se bilde under. Her gir det et godt overblikk over hagen på denne siden av huset.

Det siste kameraet er også en ringeklokke, og her har vi prøvd flere løsninger. Lenge hadde vi en Ring smart ringeklokke, som også var nokså greit integrert i Apple Home via Homebridge. Det var dog flere ulemper med denne; dels var den batteridrevet og siden den ikke ville ta lading fra Ring sin solcellebaserte lader måtte den tas inn for lading nokså ofte, spesielt på vinteren. Kvaliteten på det fysiske produktet var heller ikke all verden, begge sikkerhetsskruene og festene for disse ble nokså raskt ødelagt. Videre var det ofte problemer med nettforbindelsen slik at det fort var umulig å besvare anrop, og siden Ring aldri holdt løftet om Apple Home-støtte måtte den tas inn dit via Homebridge, noe som ikke var helt optimalt.

Etter hvert ble den derfor byttet ut med en Netatmo Smart Video Doorbell. Denne var koplet til strøm slik at lading ikke er noe tema og den hadde også innebygget støtte for Apple Home, selv om det aldri fikk loved HomeKit Secure Video. Ellers var den minst like god som Ring-ringeklokken, med bevegelsessensor, IR-nattlys, godt bilde og den responderte raskt. Dessverre var også den ustabil i tilkoplingen og Netatmo har innrømmet at den ikke fungerte optimalt med mesh nettverk.

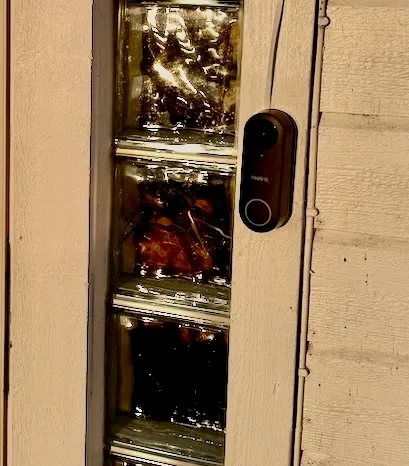

Derfor har vi nå en Reolink D340P Doorbell PoE, se bilde under. Denne får både strøm og nett via ethernet-kabel, så nå er verken lading eller dekning noe tema. Til gjengjeld har den ikke innebygget støtte for Apple Home, men som for UniFi-kameraet omtalt over fungerer det utmerket via Scrypted. Det fungerer 100% som om det hadde slik støtte, inkl. HomeKit Secure Video, og det er på de fleste andre områder bedre enn forgjengerne fra Ring og Netatmo.

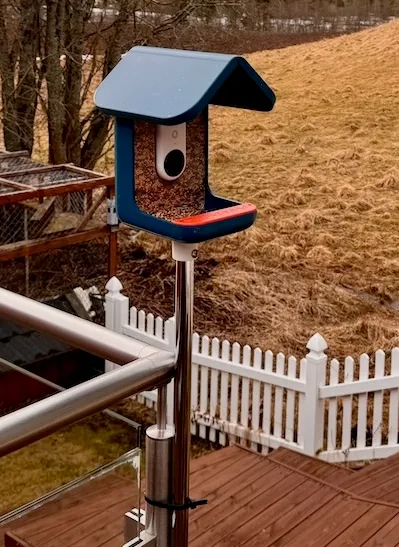

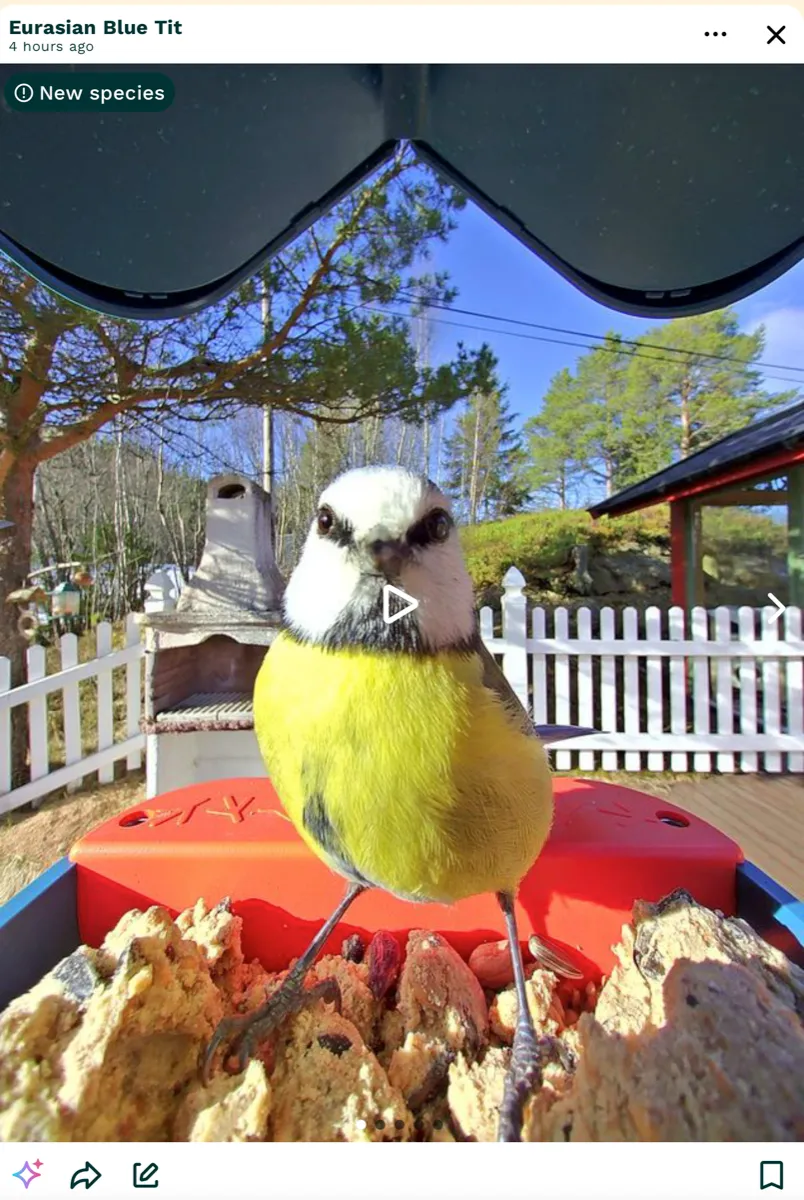

Vi bor rett ved skog og har mye fugler som oppsøker oss for mat. For å kunne følge enda bedre med på hvilke fugler vi får besøk av anskaffet vi en Bird Buddy smart fuglemater med kamera, se bilde under. Kameraet tar video/bilder av god kvalitet, se eksempel under. Det er dog ikke det mest responsive kameraet vi har, det kan ta lang tid for å opprette videostrøm fra kameraet.

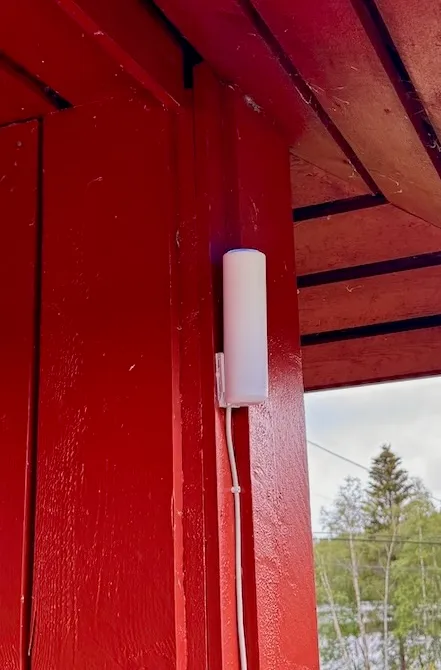

For å bedre nettverksdekningen i hagen, garasje og boder er det også installert et aksesspunkt, av typen UniFi U6 Mesh, se bilde under, som tåler å stå utendørs.

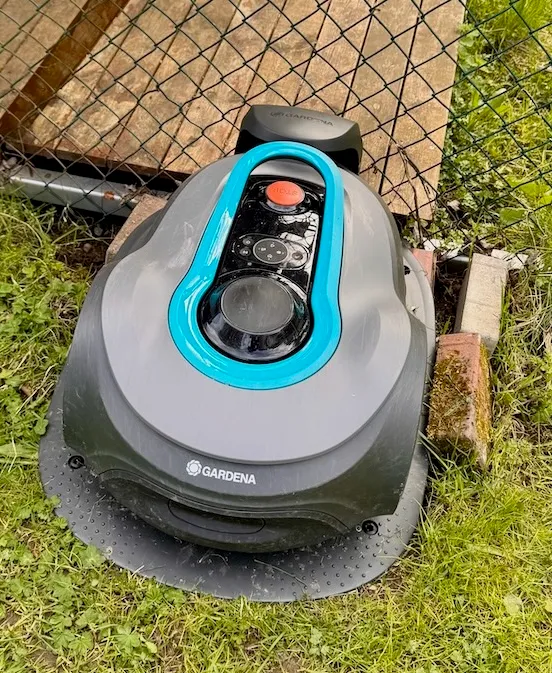

Etter å ha hatt en “dum” robotgressklipper i en del år ble vi lei av at pluggene på begrensningskabelen hver eneste vår måtte byttes etter forvitring i løpet av vinteren. Dermed ble det oppgradert til en GPS-styrt klipper som ikke krever noen tråd i bakken, en Gardena Smart klipper, se bilde under. En ekstra bonus ved dette er at den også kan styres fra telefon/nettbrett ved at klipperen er koplet opp mot en smart basestasjon (som er plassert i kjellerstuen). Etter oppsett og programmering er det lite behov for dette, da den gjør jobben i henhold til oppsatt tidsplan, men det er hvert fall mulighet for å starte den manuelt og man får varsler om den har rotet seg bort i noen problemer (dessverre er nok fortsatt GPS-styringen ikke helt moden, for relativt ofte blir den stående og være forvirret over hvor den er).

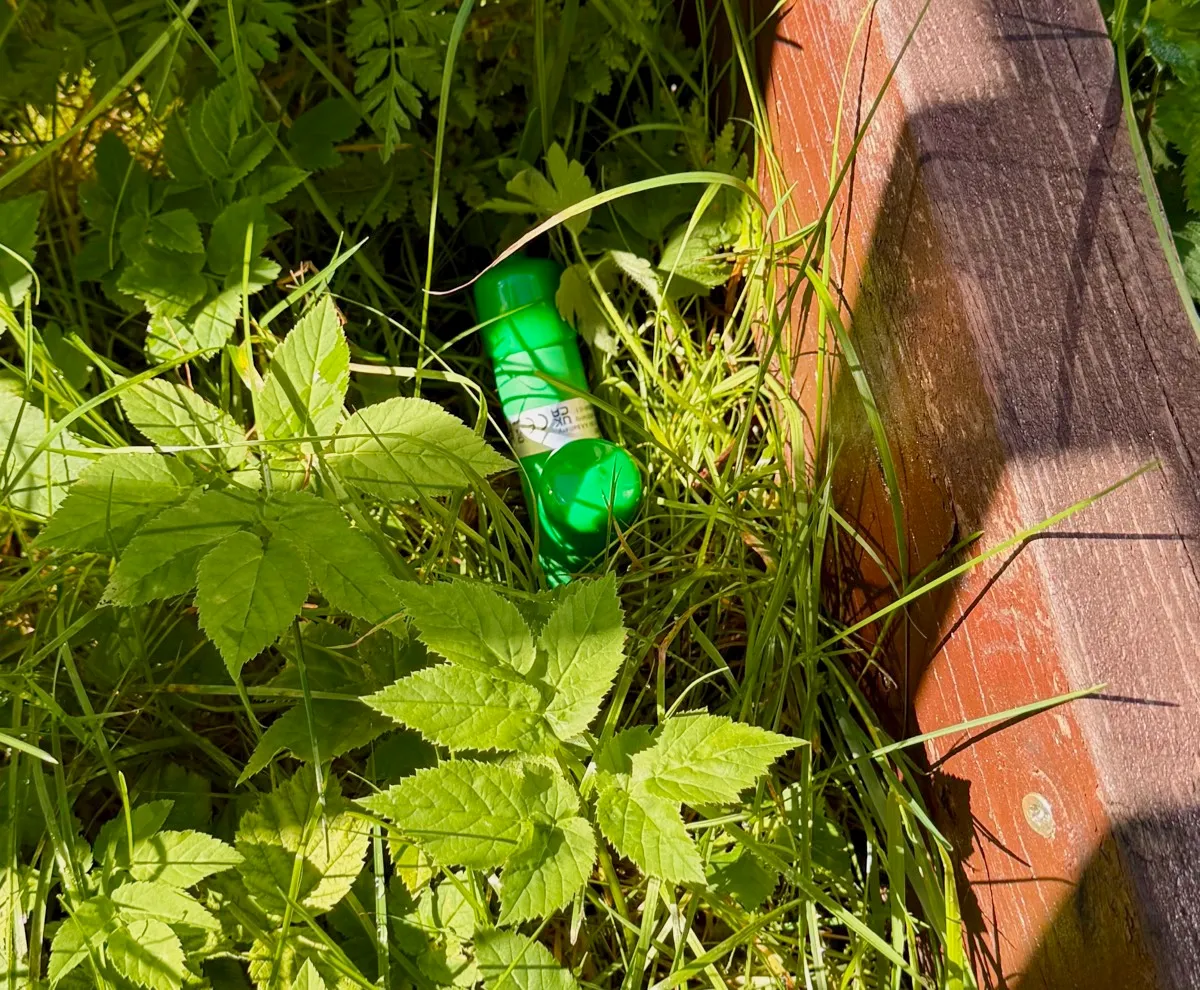

En annen utfordring med klipperen er regn og våt plen. Gardena-appen har en innstilling for å hente værinformasjon og unngå å klippe i regn, men dette fungerer veldig dårlig, den rusler og går uansett hvor mye det regner. På våte dager har den lettere for å sette seg fast eller lage gjørmespor i gresset. Heldigvis kan robotklipperen integreres i Home Assistant, og vi har i tillegg en Ecowitt-sensor som måler fuktighet i bakken, se bilde under. Basert på dette er det satt opp en rutine som kjører klipperen annenhver dag i tre timer, med mindre det regner (som det hentes data om fra Ecowitt-værstasjonen) eller fuktigheten i bakken er over en gitt grense. Klipperen sendes også hjem om det begynner å regne når den er i gang med klipping.

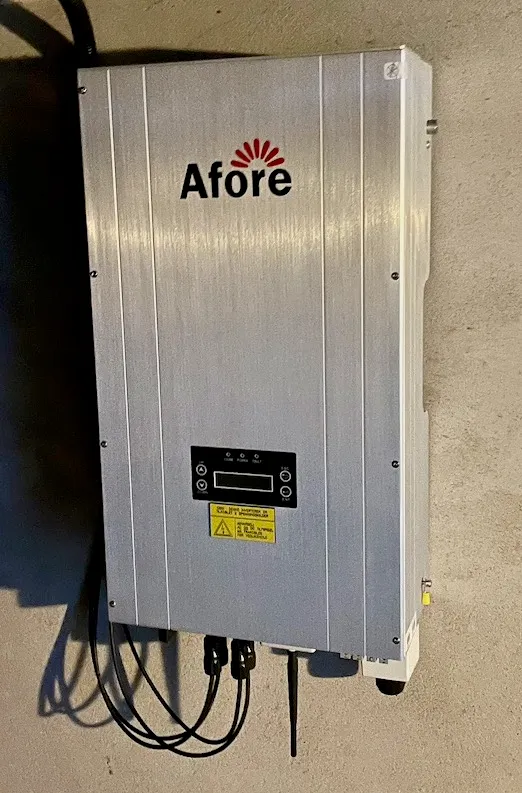

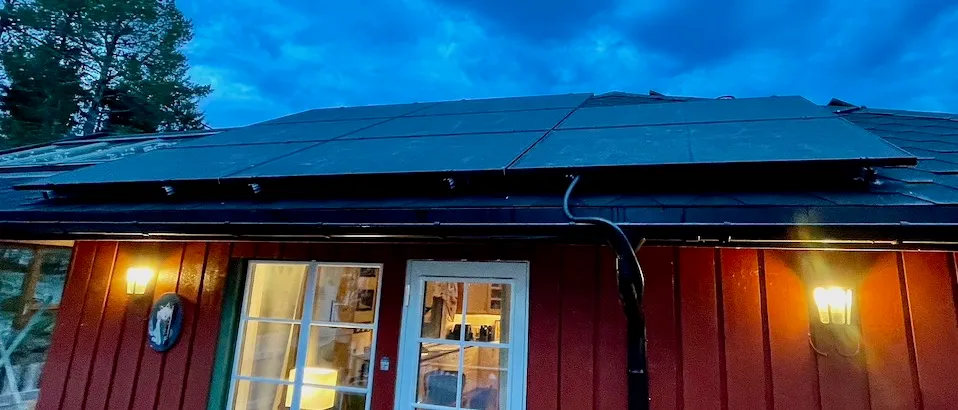

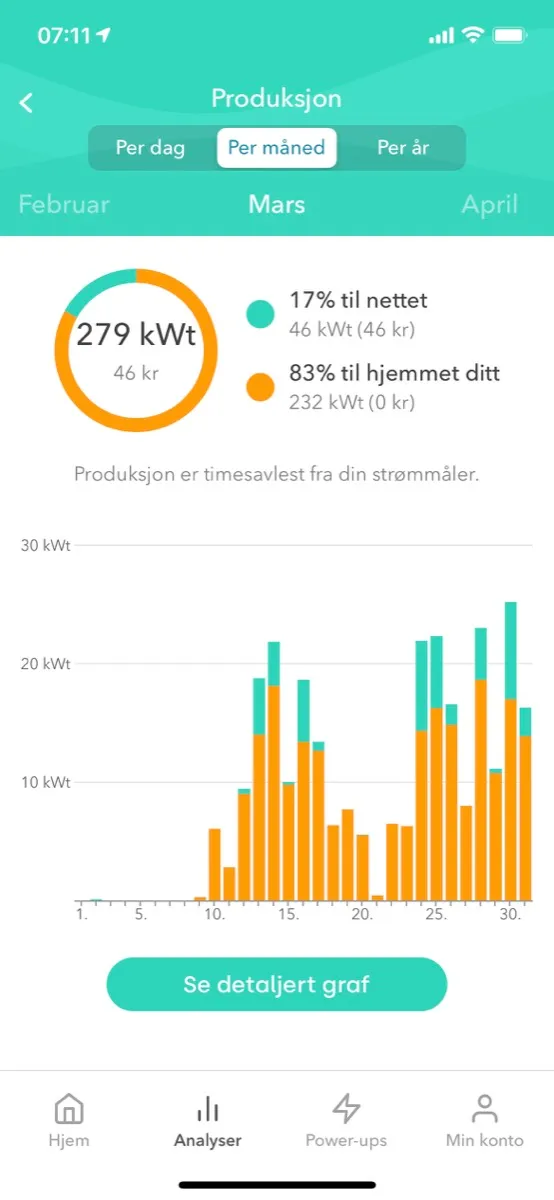

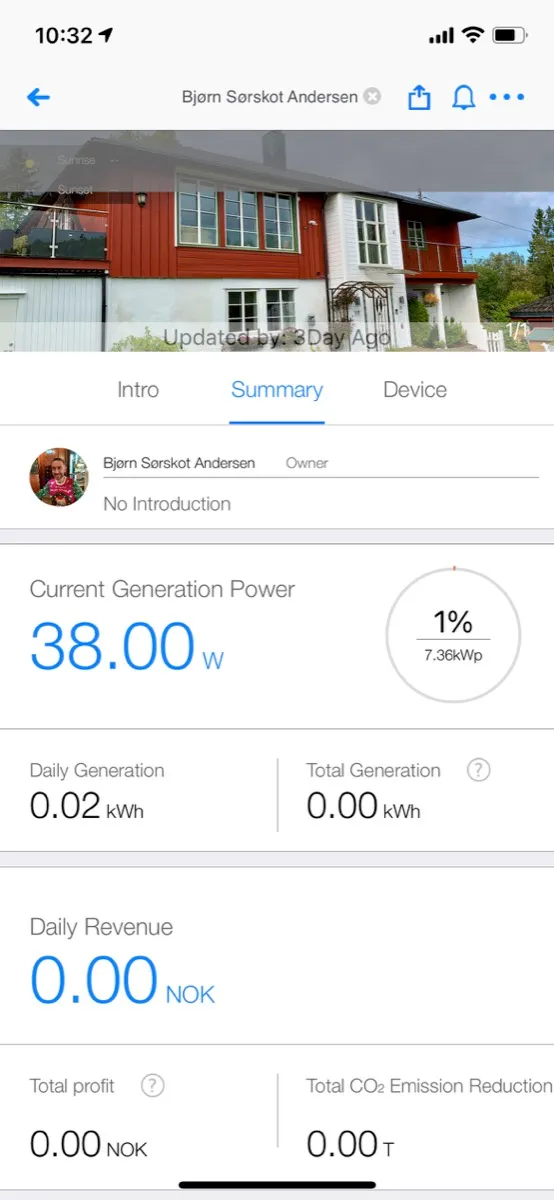

Man kan alltids diskutere om dette har med smarthjem å gjøre, men rett før jul 2020 fikk vi installert et solcelleanlegg for produksjon av egen strøm, se bilder under. Dette omfatter selvsagt et antall solcellepaneler på taket, men også en inverter, og denne er koplet på nett. I vårt tilfelle ble det installert en inverter av merket Afore (åpnes i nytt vindu), som det er støtte for i Tibber, og som også kan aksesseres via en Solarman app. Her kan en se informasjon om hvor mye strøm som produseres til enhver tid og historikk for dette, se skjermbilde under, mens i Tibber kan en også se hvor mye av strømmen som brukes selv versus sendes ut til nettet, se skjermbilder under. Siden Tibber har integrasjon for Homey er det også mulig å sette opp rutiner der enheter som bruker mye strøm kun kjøres når strømprisen er lav eller vi produserer strøm selv, men dette har vi så langt ikke gjort - dette blir nok mer aktuelt når vi etter hvert får elbil.

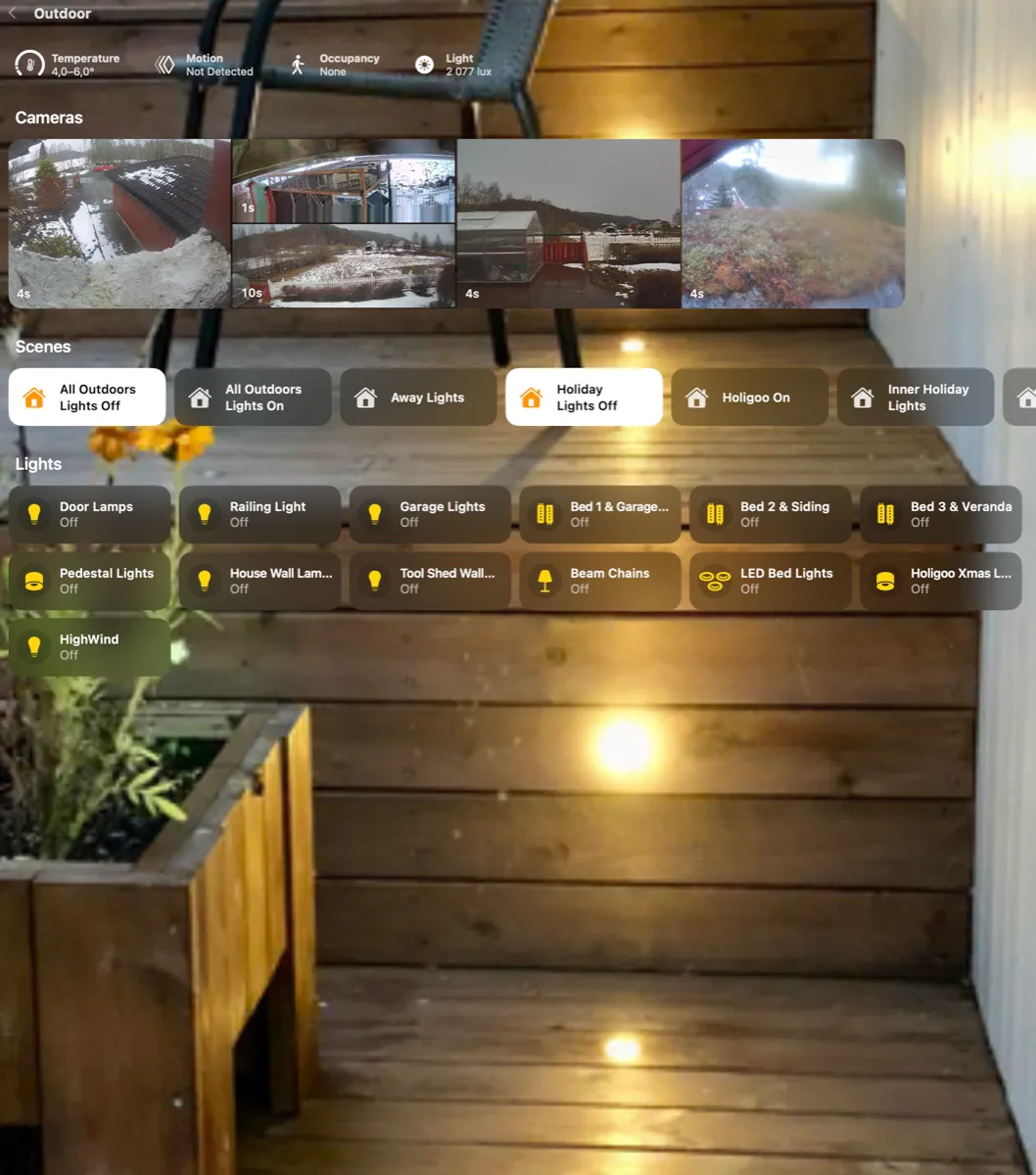

For “romvisning” i Home-appen for de installerte løsningene, se skjermbilde under.
