Bad oppe

På denne siden presenteres de konkrete løsningene jeg har installert i badet i andre etasje i vårt smarte hjem, med lenker til spesifikke produkter anvendt og hvordan disse er satt opp

Dette rommet inneholder løsninger for følgende systemer (på telefon vises tabellen kanskje bare i landskapsvisning):

Systemtype Komponenter
Belysning
  • IKEA Trådfri E27 smartpære

  • IKEA Trådfri smartplugg

  • Philips Hue bevegelsessensor

  • LED-lys for skapdørshengsler

Klimastyring
  • Heatmiser neoStat-e termostat

  • Heatmiser trådløs romsensor

Lyd og bilde
  • Apple HomePod Mini

Personlig pleie og helse
  • Oral-B Genius 10100S elektrisk tannbørste

Kjæledyr

Ingen

Styring og integrasjon

Ingen


Beskrivelse av rommets løsninger

Dette er det badet vi benytter til daglig og det var i starten ikke veldig godt utstyrt, men etter hvert har jeg dog funnet en fungerende løsning på noe som krevde litt spekulering. Utfordringen med belysningen i dette rommet var dels at de integrerte LED-lysene i baderomsinnredningen ikke kunne byttes ut med smarte pærer, dels at veggbryteren utenfor badet ikke styrer lysene direkte, men slår på/av strømmen til en stikkontakt oppå overskapet i baderomsinnredningen. Dermed ville altså ikke et rent pærebytte fungere, selv om det andre lyspunktet i rommet er en vegglampe som tar ordinære pærer med E27-sokkel. Det ville heller ikke være en fullgod løsning å bytte ut veggbryteren med en smart bryter eller relé bakom bryteren, dels fordi dette ikke vil gi noen mulighet for dimming, bare å slå på/av fullt lys, og dels fordi det var ønskelig med en løsning der de to lyskildene kan styres uavhengig av hverandre. Til slutt ble løsningen som følger (se bilder under):

  • LED-lysene i baderomsinnredningen er koplet til en IKEA Trådfri smartplugg

  • Pæren i vegglampen ble erstattet med en smart pære fra IKEA Trådfri, denne med farger

  • En Philips Hue bevegelsessensor ble plassert vendt mot døren

Stacks Image 588
Stacks Image 591
Stacks Image 594

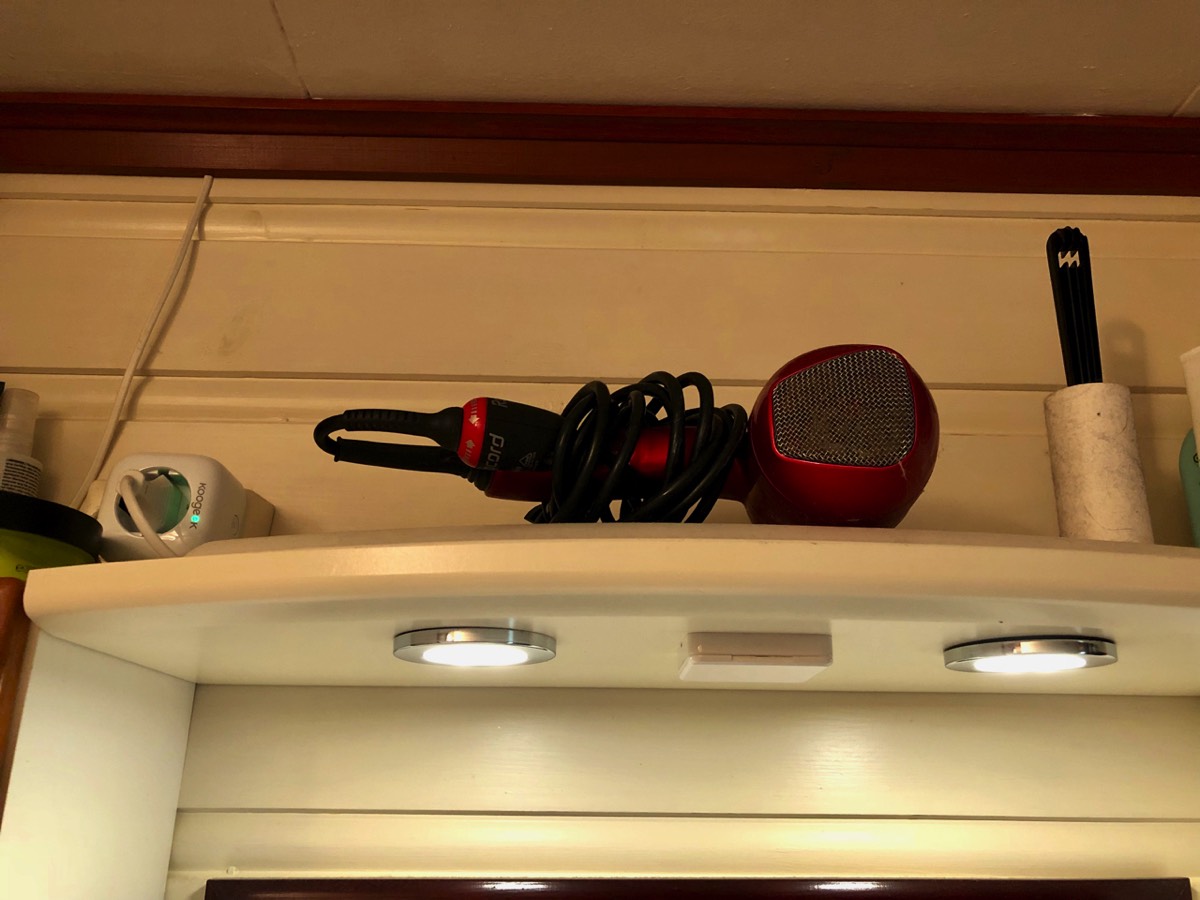

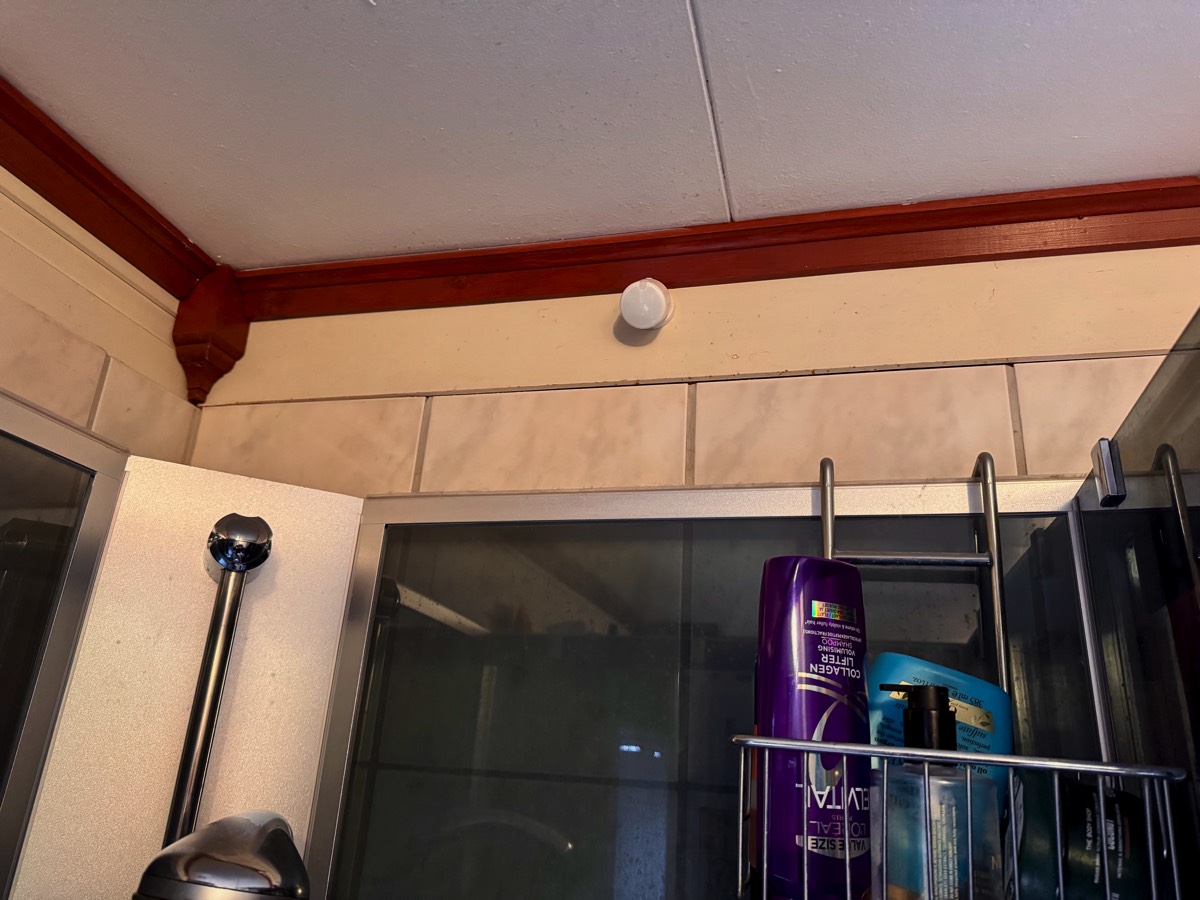

IKEA Trådfri smartplugg med LED-lys tilkoplet, vegglampe med Hue-pære og Hue bevegelsessensor lettvint plassert vendt mot døren


Disse ble så programmert som følger, ved hjelp av Eve-appen (se skjermbilder under):

  • Dersom bevegelsessensoren utløses (trigger) og lyset i rommet utenfor badet er av, som betyr at vi har lagt oss (betingelse), slås kun vegglampen på med 3% lysstyrke med rød farge som nattlys

  • Er derimot lyset utenfor badet på, som betyr at vi ikke har gått til sengs, slås begge lysene på med full styrke når noen kommer inn på badet

  • I begge tilfeller slås lyset automatisk av, på dagtid etter 15 minutter og om natten etter 5 minutter, uten at noen er på badet


Stacks Image 614

Programmering i Eve-appen til venstre

Og slik ser programmeringen for nattbelysning ut i Home-appen

Stacks Image 620

Stacks Image 624

Og tilsvarende for lys på dagtid

Stacks Image 630

Det er strengt tatt ikke noe “smart” ved dette, men en litt elegant belysningsløsning er noen enkle LED-lys som festes på hengslene på skapdører, se bilde under. Lysene slås på/av når man åpner/lukker dørene.

Stacks Image 875
LED-lys montert på dørhengsler

Med katter som elsker å sove på varmekablene på badet om natten avverger nok denne løsningen med nattlys mange tilfeller av tråkking på/sparking av sovende katt ved nattlige badbesøk.

Når det gjelder klimastyring så har badet samme løsning som de andre rommene med varmekabler, altså en Heatmiser neoStat-e termostat. Som for flere av de andre rommene er termostaten plassert utenfor døren til badet (se bilde under), men her var det ikke lagt temperaturføler i gulvet. Som sagt ellers så kan man velge i oppsettet av termostaten om den skal hente temperaturmåling fra gulv-, rom- eller innebygd føler. Siden termostaten er utenfor badet ville det være uegnet å bare bruke termostatens egne temperaturmålinger så den medfølgende eksterne romføleren ble ført gjennom veggen inn til badet. Det var dog ikke like elegant å ha ledningsenden stikkende ut ved brystningslisten på badet så da Heatmiser lanserte en trådløs romføler ble denne anskaffet og installert. Den skal helst monteres i en høyde på omtrent 1,5 meter over gulvet, men etter testmålinger på flere stede viste det seg at målingen er like presis godt gjemt under baderomsinnredningen, se bilde under. Sensoren er bitteliten og tilknyttes ønsket termostat i Heatmiser-appen.


Stacks Image 465
Stacks Image 806
Heatmiser-termostaten på veggen utenfor badet og den trådløse romføleren montert under baderomsinnredningen

I Heatmiser-appen er grensesnittet som vist i skjermbilde under. Den eneste ulempen med denne termostaten, noe som kanskje skyldes at det benyttes romføler, er at varmekablene rett som det er slås helt av. Dette skjer naturlig nok mest på varmere årstider, men uansett blir flisene på gulvet da nokså kalde, og dette kunne unngås med den gamle termostaten der man manuelt kunne sette en viss effekt på konstant.


Slik er grensesnittet i Heatmiser-appen, der detaljerte temperaturprofiler kan defineres gjennom døgnet og uken

Stacks Image 495

Logisk nok er det her på badet vi har vår Oral-B Genius 10100S smarte, elektriske tannbørste. Vi hadde tidligere en enklere, “ikke-smart” Oral-B børste (og heldigvis passer børstehodene på de fleste modellene slik at ikke-brukte hoder kunne gjenbrukes). Den nye, smarte utgaven overvåker børstingen for å gi råd om hvordan man bør børste for å være enda grundigere. Dette skjer ved at man monterer smarttelefonen på et speil, vask, e.l. (se bilde under av holderen sammen med tannbørsten) og står foran telefonen mens man børster slik at telefonens kamera ser hvor man børster og måler hvor lenge. Oral-B appen viser så hvor lenge man har pusset, områder man brukte litt for lite tid på (som skjermbildet under viser), osv. og den kan gi påminnelser om å gjennomføre ulike typer “børsteprogrammer”, bytte børstehode, osv.

Stacks Image 833

Til venstre, Oral-B tannbørsten og sugekorppholderen (som monteres på speilet over vasken ved bruk), til høyre, skjermbilde fra Oral-B appen og status for børstingen

Stacks Image 836

Som vår forrige generasjon tannbørste fra Oral-B gjør denne også veldig godt rent, mens den ekstra funksjonaliteten man får gjennom appen gjør dette til en meget god løsning. Man får påminnelser og påpekt områder man pusser for dårlig, appen bidrar til å gjøre pussingen til en “konkurranse” og for en smart hjem-entusiast er det morsomt å se at også denne typen produkt kan gjøres smart!

Da en mindre versjon av Apple sin HomePod ble lansert anskaffet vi en slik, se bilde under. Den gjør både tjeneste som høyttaler for musikk og annen underholdning på badet, men er også en basestasjon for Apple Home og den eneste i huset som støtter den nye thread-protokollen. til sammen vises enhetene i rommet som vist i skjermbildet under.

Stacks Image 905

Til venstre HomePod Mini

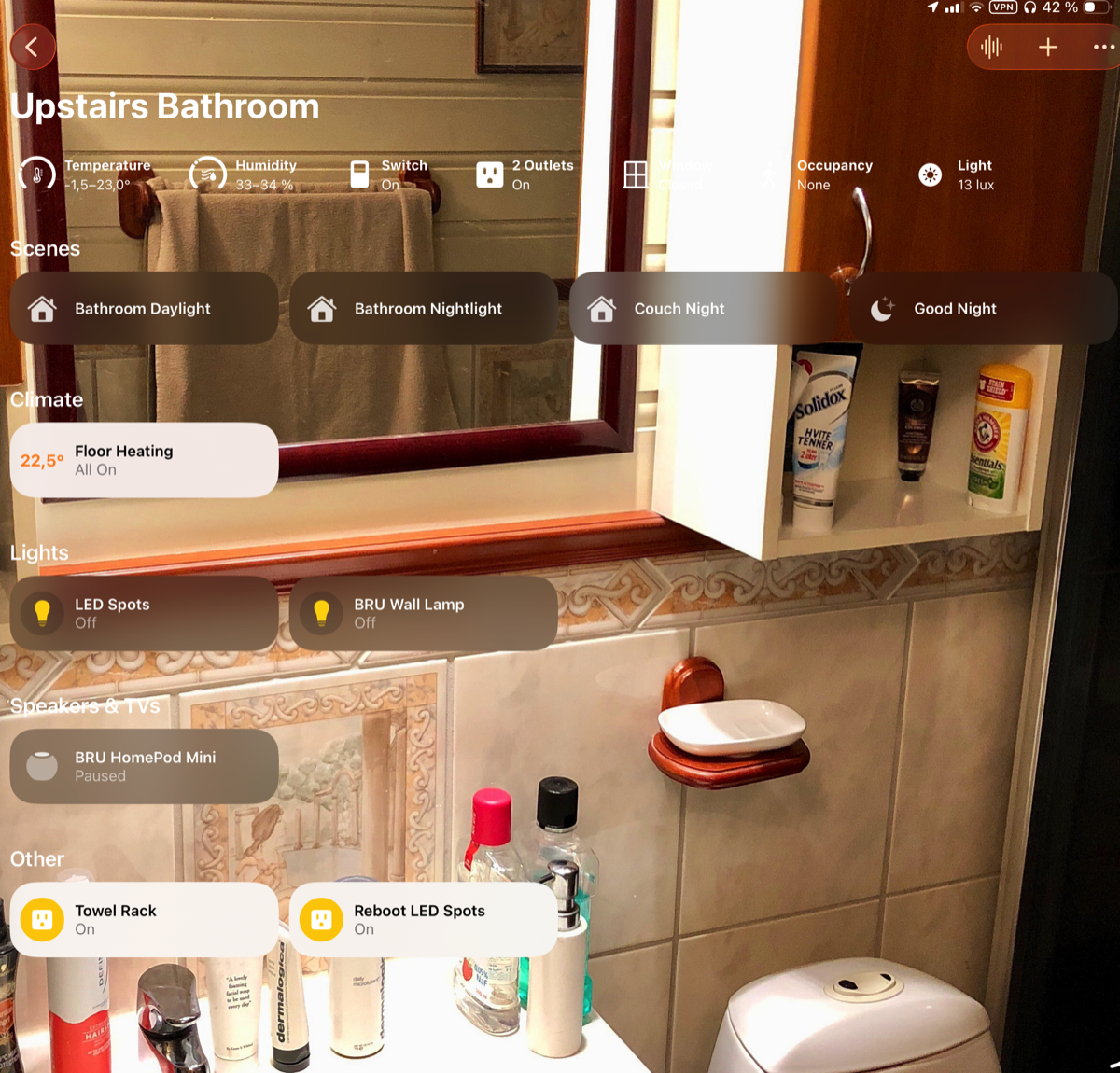

Til høyre enhetene i rommet

Stacks Image 898
