Bibliotek

På denne siden presenteres de konkrete løsningene jeg har installert i biblioteket i vårt smarte hjem, med lenker til spesifikke produkter anvendt og hvordan disse er satt opp

Dette rommet inneholder løsninger for følgende systemer (på telefon vises tabellen kanskje bare i landskapsvisning):

Systemtype Komponenter
Belysning
  • Aqara Opple Wireless Scene Switcher

  • Aqara S1E smart veggbryter med skjerm

  • Aqara smart koplet veggbryter

  • Connecte smart stikkontakt

  • IKEA Trådfri E14 smartpære

  • IKEA Trådfri E27 smartpære

  • IKEA Trådfri smartplugg

  • IKEA Maglehult malerilys

  • IKEA Trådfri driver

  • 2 Philips Hue E14 mignon smartpærer

  • 2 Philips Hue Milliskin downlights

  • 3 Gledopto MR16 smartpærer

Klimastyring
  • IKEA Fyrtur rullegardin

Hvitevarer
  • Xiaomi RoboRock S6

Sikkerhet og alarm
  • Aqara dørsensor

  • Verisure dørsensor

  • Verisure røykvarsler

Kjæledyr Ingen
Styring og integrasjon

Ingen


Beskrivelse av rommets løsninger

Det er vel noe pretensiøst å kalle dette rommet et bibliotek, det er i praksis bare en gang i overetasjen, men det ble slik da vi flyttet inn og plasserte to staselige bokhyller her... Tross sine relativt beskjedne dimensjoner inneholder dette rommet mange komponenter knyttet til belysning og som i mange andre rom har det vært en gradvis prosess med å finne løsninger/ta seg råd til måter å oppgradere ulike lyskilder. Det første og enkleste var en vegglampe, der den gamle pæren simpelthen ble byttet ut med en IKEA Trådfri E14 smartpære, se bilde under. Det er forøvrig denne pæren som utgjør programmeringsbetingelsen for om lyset på badet oppe skal slås på i dag- eller nattmodus ved bevegelse på badet; er det på blir det fullt lys og bare nattlys om det er av (dette er programmert i Elgato Eve-appen).

Vegglampe med E14 smart pære

Stacks Image 470

Det neste relativt enkle å løse var lys i de nevnte bokhyllene. Hver av disse har en liten lampe montert øverst i “taket” på bokhyllene. Sokkelen for disse er E14, men pærene var veldig små, av typen “stekeovnspære”. Heldigvis var det akkurat plass for en Philips Hue E14 mignonpære, og selv om disse er vel mye i kontakt med treverket blir det så lite varme av slike LED-pærer at det ikke utgjør noe problem, se bilde under.

Stacks Image 476
Smart mignon-pære i bokhylle

Så har vi et “firkløver” av små LED-spotter som er montert i vinduskarmen i vinduet som går fra gulv til tak, se bilde under. Denne har ikke pærer som kan byttes ut med smarte utgaver, så her startet vi med en IKEA Trådfri smartplugg. Denne stakk litt ut og var litt i veien for støvsuger så da Connecte lanserte en smart stikkontakt ble i stedet den gamle byttet ut med en slik, se bilde under. Dette har flere fordeler, dels slipper man at smartpluggen stikker ut fra veggen, og dels er bare det ene uttaket smart slik at det andre kan brukes som normalt. Stikkontakten er basert på Zigbee og koplet til Homey og derfra til Apple Home.

Stacks Image 492

LED-lys i vinduskarm styres med Connecte smart stikkontakt

Stacks Image 1044

Fortsatt var det flere lyskilder i rommet uten helt åpenbart enkle løsninger, se bilder under. To av disse, et malerilys og en spotlightrekke i taket med halogenpærer, er koplet til samme veggbryter. For begge disse var ikke pærebytte mulig, malerilyset har ikke byttbar pære, men bruker en LED-stripe og spotene har en type pærer det ikke finnes smarte versjoner for. Det kunne selvsagt være aktuelt å bytte begge lyskildene med smarte utgaver, men på dette tidspunktet fantes det ikke mange alternativer (nå kunne IKEA Maglehult malerilys, koplet via IKEA Trådfri Driver, eller Philips Hue Runner spotrekke vært aktuelle løsninger). En annen utvei var via en smartplugg, da veggbryteren for disse to lampene er ikke koplet direkte til lampene, men styrer en dobbel stikkontakt oppunder taket, men dette lagd et “juletre” lett synlig på veggen som nok ikke ville blitt godtatt av husets bedre halvdel.

Fortsatt var det flere lyskilder i rommet uten helt åpenbart enkle løsninger, se bilder under. To av disse, et malerilys og en spotlightrekke i taket med halogenpærer, er koplet til samme veggbryter. For begge disse var ikke pærebytte mulig, malerilyset har ikke byttbar pære, men bruker en LED-stripe og spotene har en type pærer det ikke finnes smarte versjoner for. Det kunne selvsagt være aktuelt å bytte begge lyskildene med smarte utgaver, men på dette tidspunktet fantes det ikke mange alternativer (nå kunne IKEA Maglehult malerilys, koplet via IKEA Trådfri Driver, eller Philips Hue Runner spotrekke vært aktuelle løsninger). En annen utvei var via en smartplugg, da veggbryteren for disse to lampene er ikke koplet direkte til lampene, men styrer en dobbel stikkontakt oppunder taket, men dette lagd et “juletre” lett synlig på veggen som nok ikke ville blitt godtatt av husets bedre halvdel.

Stacks Image 596

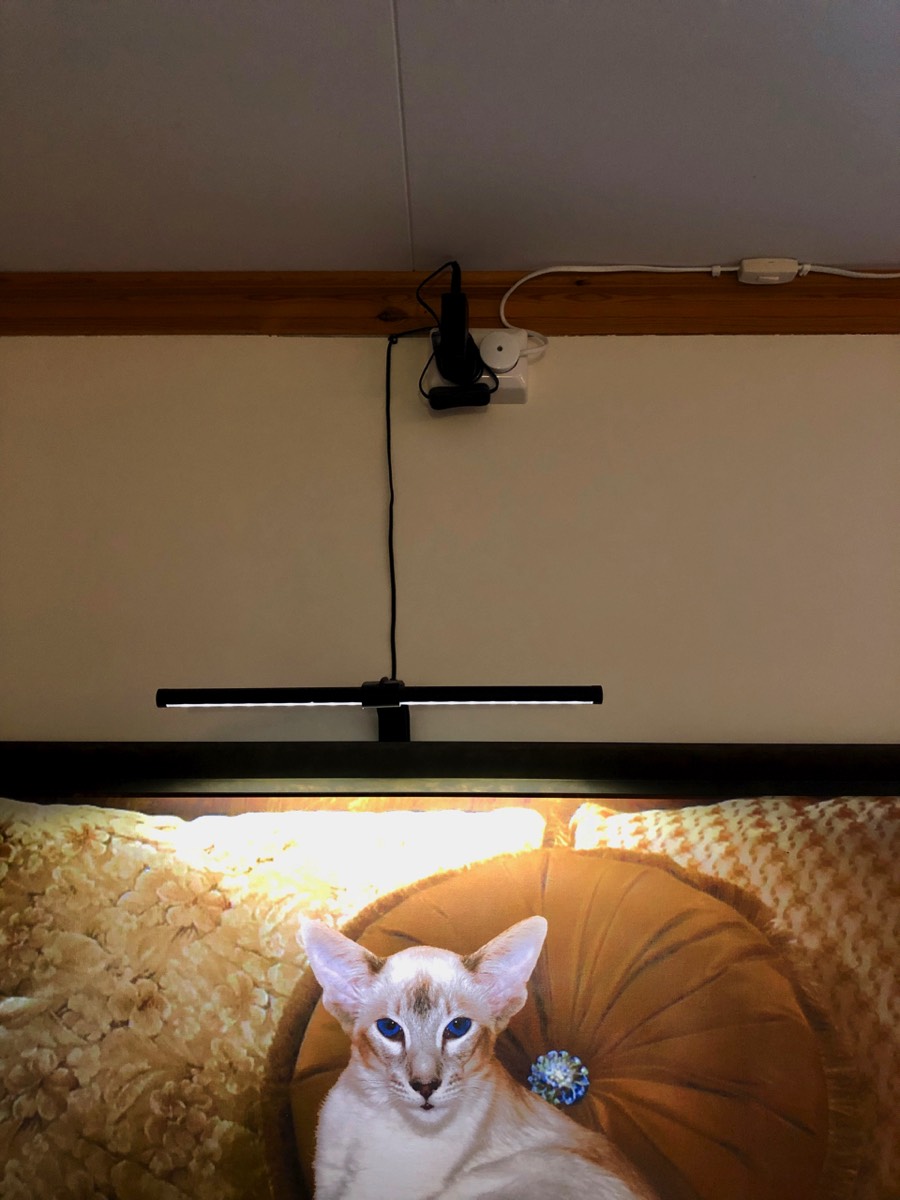

Malerilys koplet til stikkontakt under taket og med pærer som ikke kan byttes

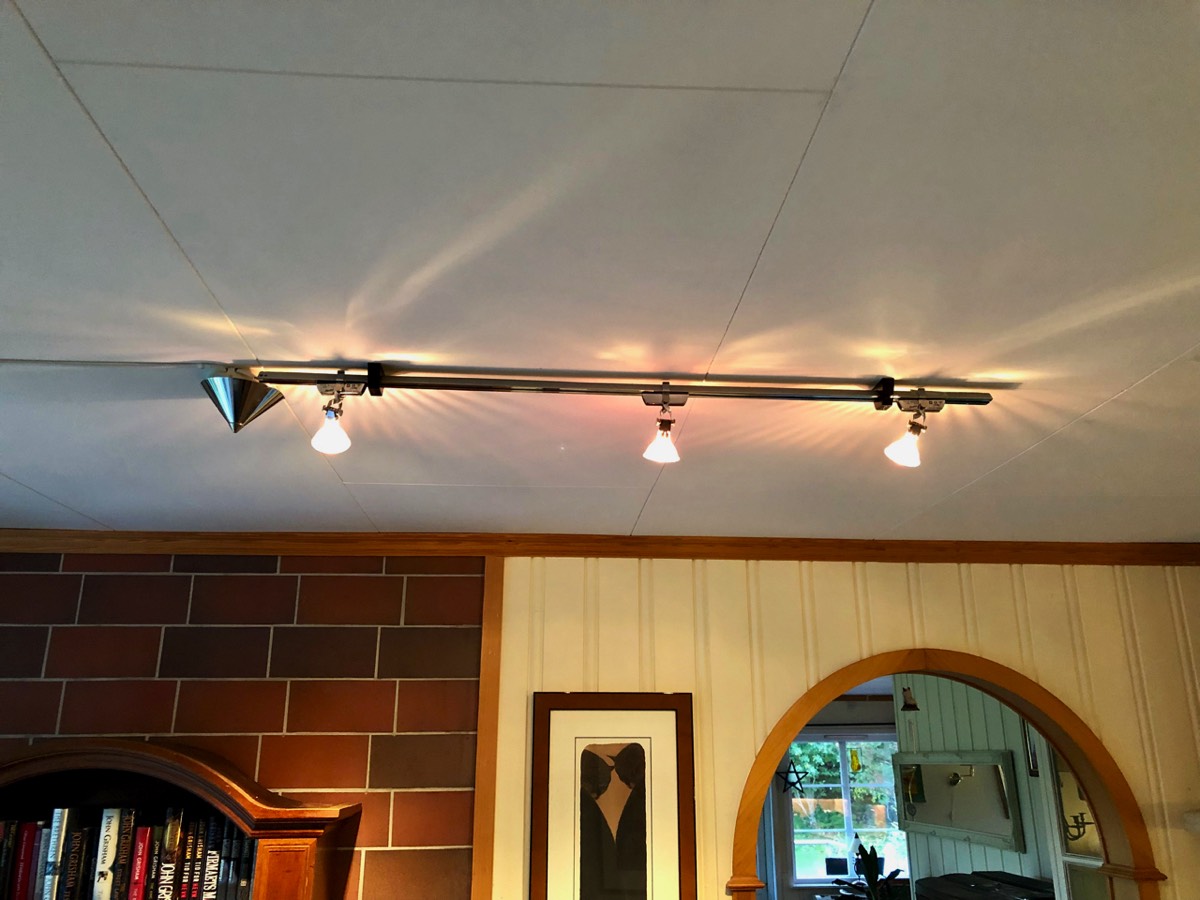

Spotlightrekke med smarte pærer fra Gledopto, se omtale under

Stacks Image 600

Løsningen ble først en Aqara smart, koplet veggbryter, se bilde under. Denne er dog nå bare en reserveløsning for å kunne slå på igjen lysene om noen uforvarende slår av bryteren.

Stacks Image 605
Den smarte veggbryteren som styrer malerilys og spotrekke (og trådløs Aqara-bryter over denne, som er omtalt lenger ned)

Noen år etter installasjon av Aqara-bryteren røk to av pærene i spotrekken, pærer av type GU5.4, som er nokså dyre selv i “ikke-smart” utgave. Det var en anledning til å sjekke om smarte pærer med slik sokkel hadde blitt lansert, og det hadde det, dog ingen med Apple Home-støtte. Jeg landet på pærer fra Gledopto til salgs på FINN gjorde at jeg satset på disse. De er basert på Zigbee og er koplet til Homey og derfra inn i Apple Home. De tre pærene sees i bilde over, og disse fremkommer i Home-appen på lik linje med alle andre lyspunkter i rommet. En stor fordel med dette er at de nå ikke bare kan slås på/av, men kan dimmes og endres farge på.

Dette utløste revurdering av løsningen for malerilyset, da jeg ville unngå å bruke Aqara-bryteren til å kutte strømmen til spotrekken, da dette ville ta pærene av nett (og i verste fall føre til problemer med å bli tilkoplet igjen hver gang de slås på). Svaret var å kople malerilyset til en smartplugg, som ble mindre voldsomt oppe ved taklisten enn om begge lyspunktene skulle koples slik, se bilde over. Dermed kan også dette styres uavhengig.

De siste lyspunktene i dette rommet var to downlights i taket, opprinnelig rimelig kostbare da de ble installert av elektriker ifm. utbygg på huset som utvidet dette rommet. De hadde pærer som ikke kunne byttes til smarte pærer og ble styrt av en dimmebryter på vegg. På dette tidspunktet fantes ingen smarte dimmebrytere som kunne gitt smart styring av disse, men Philips Hue hadde lansert Milliskin innfelte spotlighter. Disse viste seg å ha riktige mål for å kunne erstatte de gamle lysene så to stykker ble bestilt, med bytterett. Jeg var litt usikker på om dette ville fungere, men tilkopling og montering var rett frem og disse har nå fungert upåklagelig i lang tid, se bilde under.

Philips Hue downlights, som primært styres med Home-appen, men som også kan slås på/av og dimmes med veggbryteren

Stacks Image 551

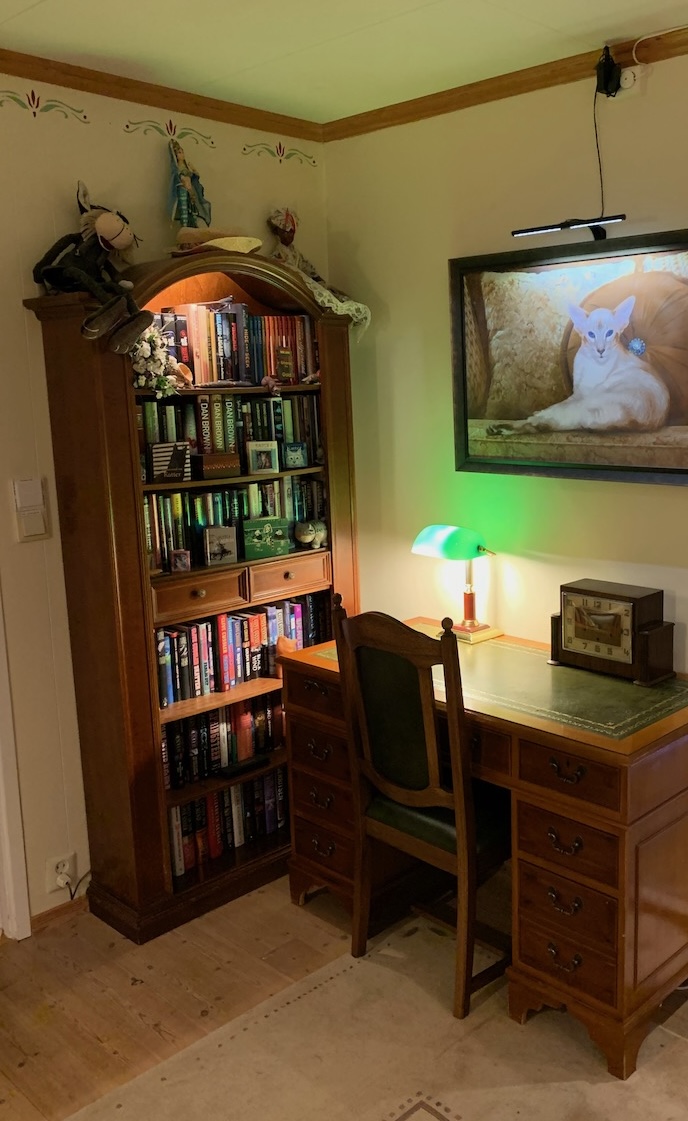

Senere anskaffet vi et skrivebord til dette rommet, og det fikk også en pultlampe, se bilde under. En IKEA Trådfri E27-pære er montert i pæren, og den kan slås på/av med knapper på veggbryteren omtalt over og inngår i ulike scener omtalt under.

Smartpære i lampe på skrivebordet

Stacks Image 966

Hvordan styres så alle disse lyspunktene i dette rommet? For det første er de inkludert i ulike “scener”. Et par-tre av lyskildene slås på med “Good Morning”-scenen, ytterligere et par kommer på utpå ettermiddagen i scenen “Afternoon Lights”, mens de siste først slås på 1 time før solnedgang gjennom “Evening Lights”-scenen.

I tillegg kan hvilke som helst slås på gjennom Home-appen eller med Siri. I tillegg har vi her en Aqara S1E smart veggbryter med display på veggen ved døren til badet, se bilde under, som erstattet den tradisjonelle veggbryteren som styrte lysene på badet. Denne kan styre tre koplede enheter og kan i tillegg settes opp med inntil seks “trådløse brytere” på skjermen. Her har jeg utnyttet dette til å dels ikke ha den fysiske kursen med lys på badet være vist på bryterskjermen, slik at man unngår at noen ved et uhell bryter strømmen til de smarte lysene og de mister forbindelsen. I stedet er bryteren utnyttet med det maksimale antallet på seks skjermknapper, som styrer et antall ulike lysscener samt slår på/av takviften på soverommet ved siden av.

Stacks Image 539
Aqara veggbryter med skjerm og Heatmiser termostat for bad

Vi har en annen smart bryter i dette rommet, på veggen ved døren inn til kontoret, men dette er en Aqara ren trådløs bryter uten skjerm, se bilde lenger opp. Den styrer dels lysene på kontoret og dels lysene i biblioteket, men et par av knappene er også programmert til å starte robotstøvsugeren og kjøre rullegardinet ned/opp.

I biblioteket er det et nokså stort vindu som går fra gulv til tak. Dette gir oss en fin utsikt, men det gir også schæferen og vakthunden Ronja utmerket utsikt til jordene og veien utenfor. Observeres det kviger, katter, fotgjengere, syklister, osv. synes hun det må varsles om, noe som kan bli litt mye iblant. Derfor var det en god nyhet da IKEA sine smarte rullegardiner endelig ble tilgjengelig etter flere forsinkelser. Disse kommer i to varianter, en gjennomskinnelig (Kadrilj) og en lystett (Fyrtur), og løsningen her ble Flytur siden Kadrilj fortsatt ville gi Ronja for godt utsyn. Forholdene var ikke ikke helt ideelle, dels er det skrått tak over vinduet og dels en del pynt på veggen på siden av vinduene, som forhindret “utvendig” montering. Videre er bredden på vinduet også selvsagt litt uheldig, ca. 135 cm, mens rullegardinene kommer i bredder på hele 20 cm. I vårt tilfelle kjøpte vi en 140 cm og forkortet denne (IKEA selv gir ingen instrukser for dette, men som videoer på nettet viser er dette nokså enkelt), se bilde under.


IKEA Fyrtur rullegardin, primært installert for å hindre “vakthundbråk”

Stacks Image 837

I utgangspunktet var installasjon, både fysisk montering og oppsett i appen, nokså greit, men med litt plunder. Først må Zigbee signalforsterker koples til, så den medfølgende fjernkontrollen og til slutt rullegardinen. Alt fungerte helt frem til siste trinn, som ikke ville la seg fullføre, men etter å ha flyttet signalforsterkeren og holdt inne “parringsknappen” i over et minutt gikk det endelig. Rullegardinet kan enten betjenes med knapper på selve gardinet, men den nevnte fjernkontrollen (som vi foreløpig ikke har montert noe permanent sted) og fra Smart Home-appen. Noen dager senere var også både gardinet og fjernkontrollen vist som “disconnected devices” og jeg måtte legge til disse på nytt.

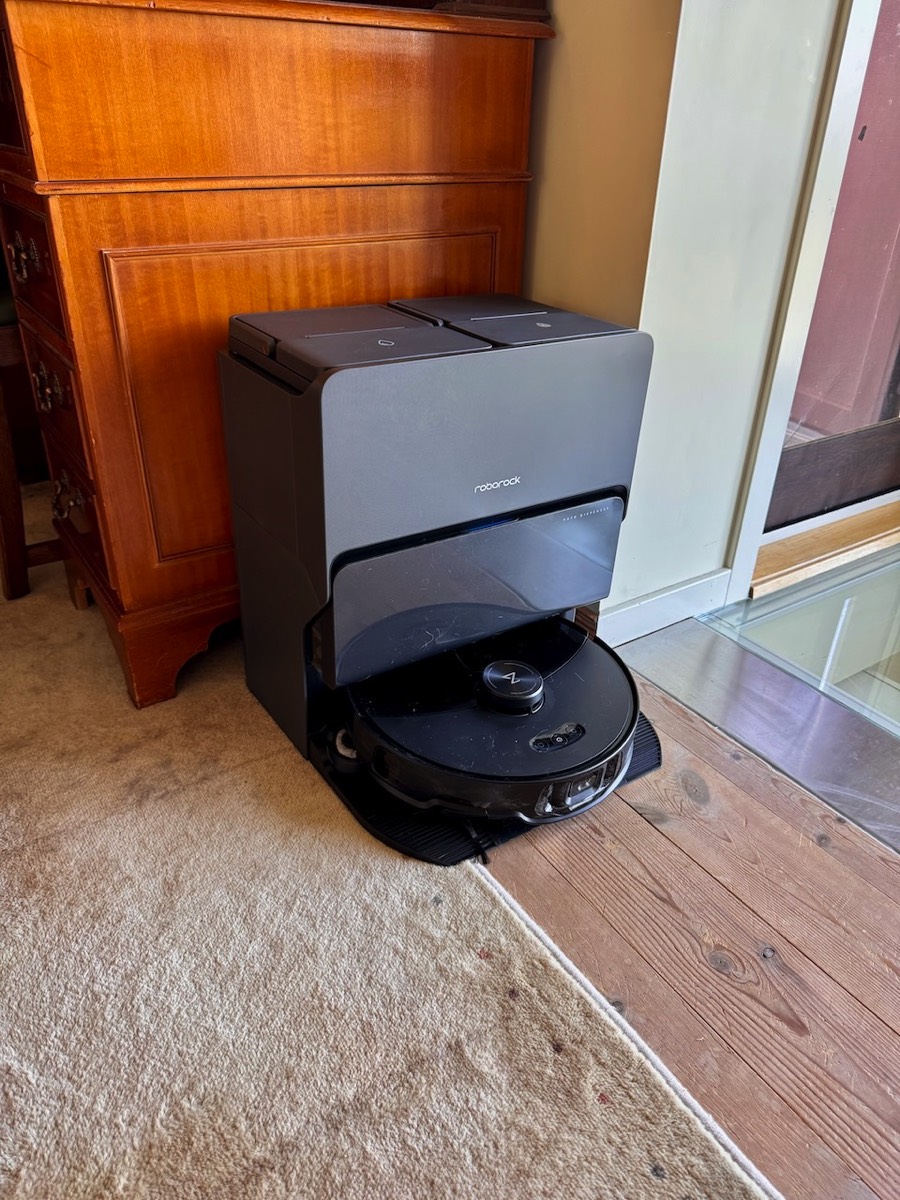

Selv om den opererer i store deler av huset er ladestasjonen til vår robotstøvsuger, en Xiaomi RoboRock S6, plassert her i biblioteket, se bilde under. Her var det enklest å nå til stikkontakt og ha tilstrekkelig fritt område rundt ladestasjonen, og siden dyrene oppholder seg mye her er det en logisk plass å gjøre rent først. Erfaringene med støvsugeren er (dette skrives nokså kort tid etter anskaffelse) gode, den gjorde en intelligent, første kartlegging av husets rom og hindringer, den er enkel å styre enten med knapper på selve enheten eller fra Mi Home-appen og den finner utrolig mye støv. Den har også en moppefunksjon, men denne har vi så langt ikke testet.

Ved bruk av Mi Home-appen, se skjermbilde under, kan man dele inn i rom eller soner, navngi disse, markere soner roboten ikke skal rengjøre, osv. Dette er generelt nokså enkelt, selv om deling av større områder inn i rom ikke alltid tar seg lagre. Som jeg har omtalt for andre Xiaomi-produkter vi har så er et problem at de er knyttet til geografiske områder i verden. De fleste produktene vi har må bruke Kina som lokasjon, men siden denne roboten (og luftrenseren vi har i stuen) er kjøpt i Norge må disse bruke Singapore som lokasjon (logisk nok…). Man kan bare velge én lokasjon i appen så dermed må jeg dele enhetene mellom en iPhone for Kina og en iPad for Singapore. Utvilsomt litt tungvint, men siden både støvsugeren og luftrenseren stort sett styrer seg selv (etter initielt oppsett) gjør det ikke så mye.

Stacks Image 914

Til venstre, RoboRock-en i aksjon, på vei “hjem” til ladestasjonen og til høyre, skjermbilde fra Mi Home-appen som viser kart over hvor roboten holder på

Stacks Image 920

RoboRock er ikke i utgangspunktet satt opp med støtte for verken Apple Home, SmartThings eller Homey (men har støtte for Amazon Alexa), men smarte folk lager løsninger for dette. Som nevnt for luftrenseren så kan det være litt arbeid å få fatt i en såkalt “token” knyttet til hver Xiaomi-enhet (det finnes mange oppskrifter på dette, f.eks. denne), men når man har denne (og IP-adressen til enheten) er mye gjort. Jeg har satt opp støvsugeren både i Homey og Apple Home via Homebridge, der spesielt det siste er nyttig ved at vi bare kan be Siri om å starte eller stoppe “Roborob”, som han kalles i Apple Home. Man får åpenbart ikke full funksjonalitet frem på den måten, da må man bruke Mi Home-appen, men som vist i skjermbildet helt nederst fremkommer den i romvisningen (med flere “fliser” for henholdsvis sugestyrke, om den er til lading og start/pause).

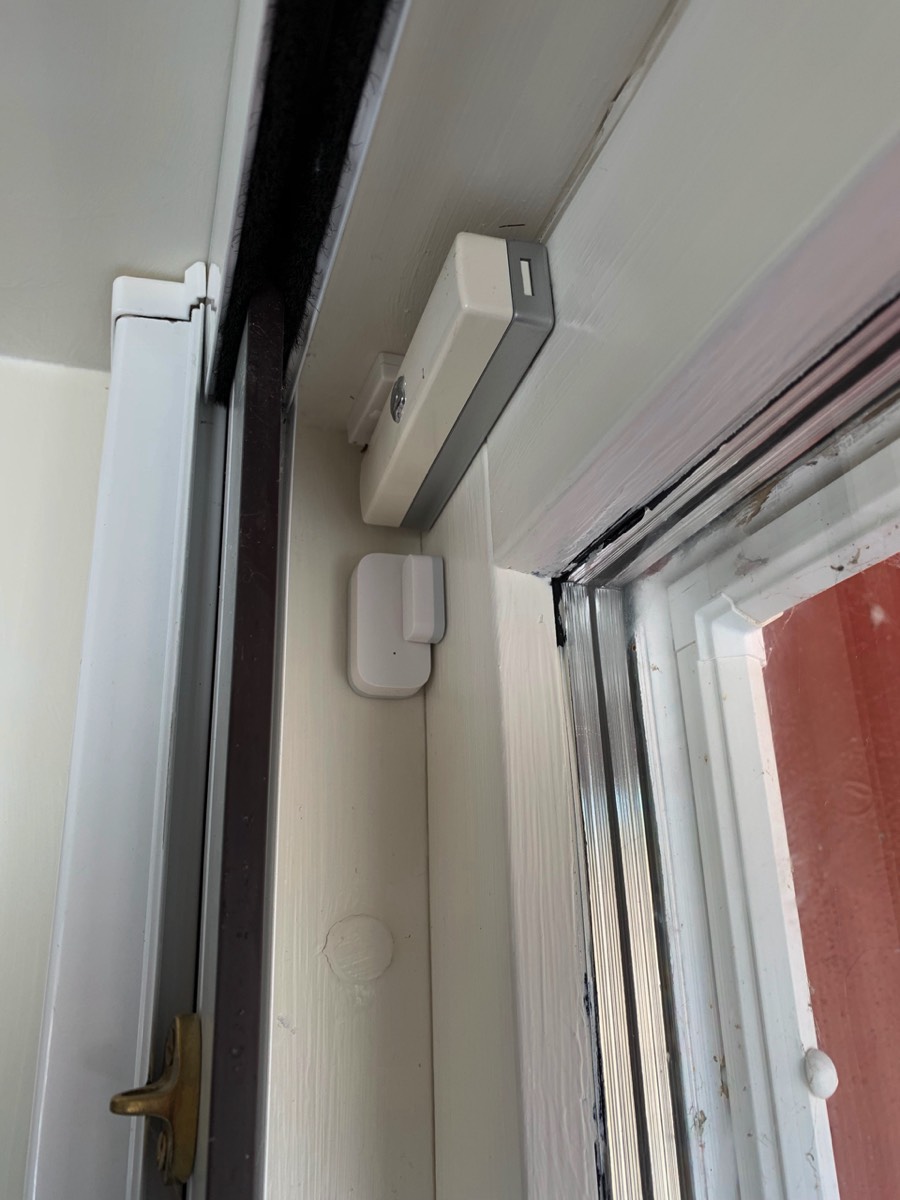

I biblioteket er det også en Aqara dørsensor, se bilde under. Som forklart under stuen er dørsensoren anvendt i en programmert rutine som sørger for at varmepumpen slås av når en dør/vindu er åpent (og på igjen når alle involverte dører/vindu er lukket). Det er også to Verisure-komponenter her, en dørsensor som vist over Aqara-sensoren under, samt en røykvarsler. Den siste måler også temperatur og luftfuktighet, som via Homebridge kommer over til Apple Home.

Stacks Image 1024

Til venstre, Aqara dørsensor plassert under tilsvarende sensor fra Verisure, til høyre, Verisure røykvarsler

Stacks Image 1018

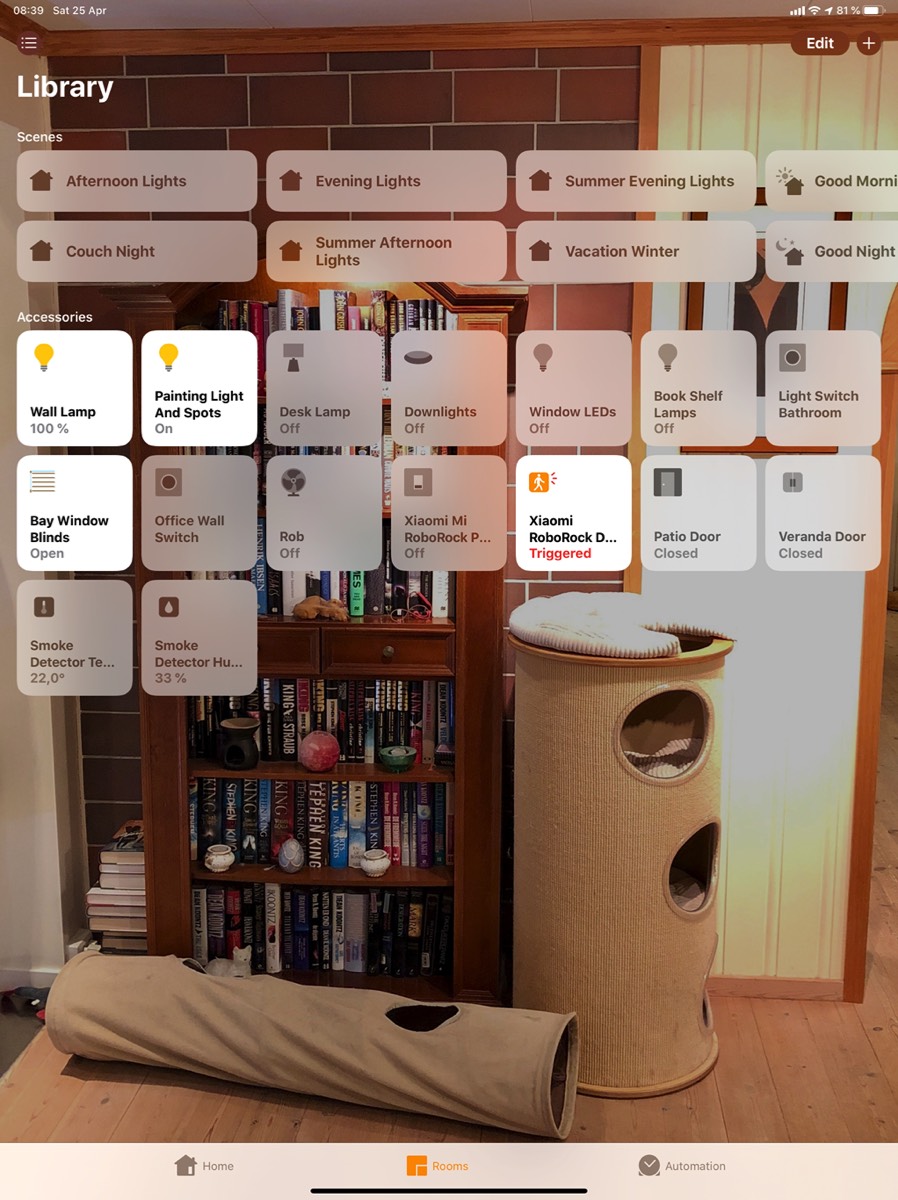

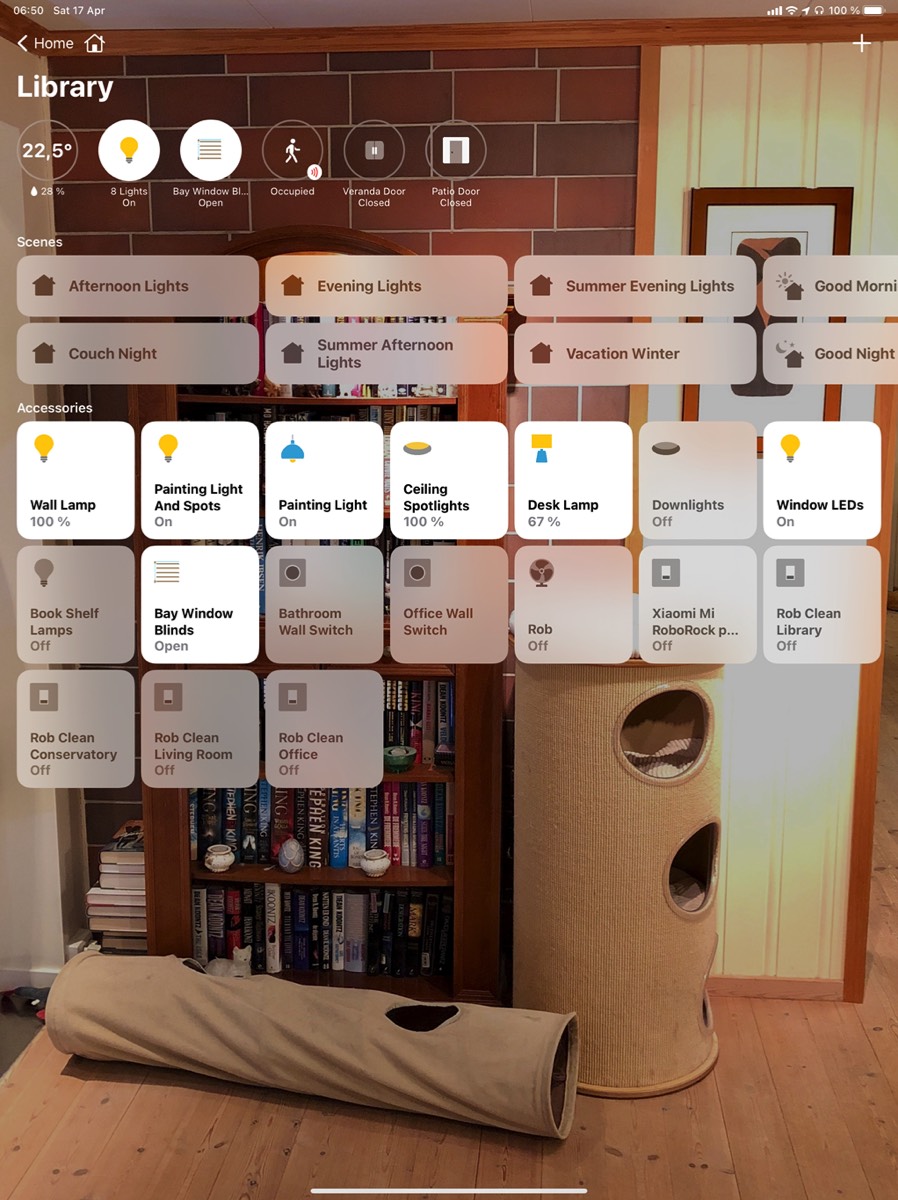

De ulike enhetene i biblioteket er vist i skjermbilder under.

Romfremvisning for biblioteket, med dets ulike lyskilder og andre enheter

Stacks Image 879
